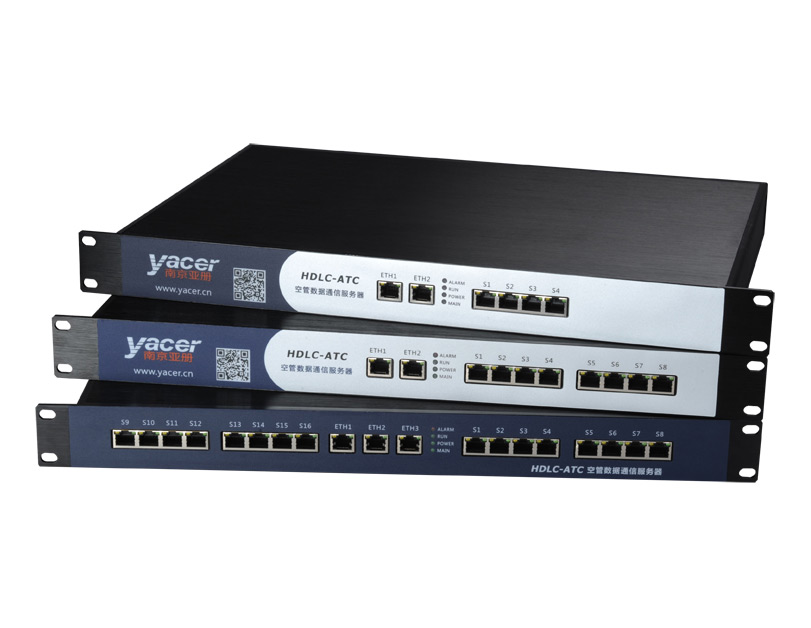

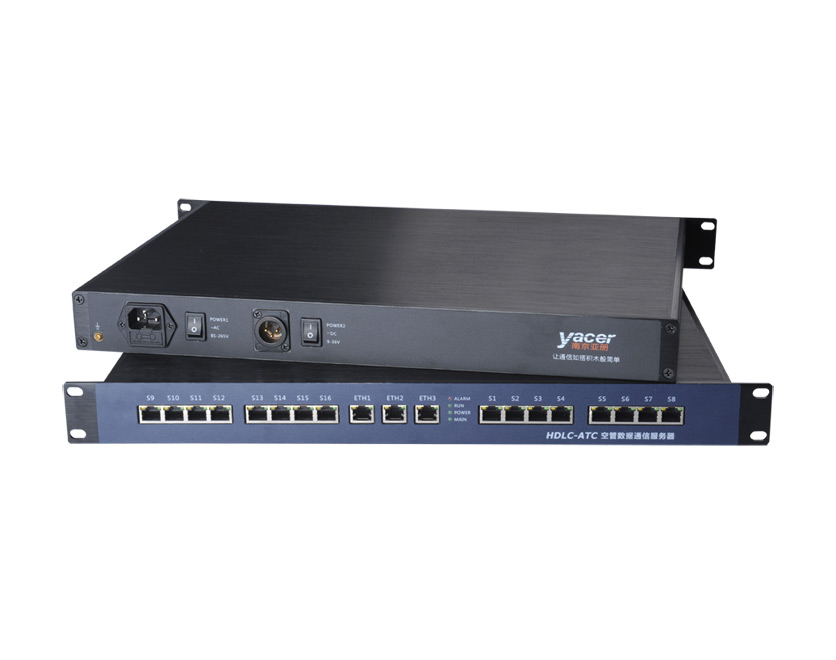

HDLC-ATC 空管数据通信服务器

空管ATC通信 SSR ADS-B 长期供货

2、3、4x 以太网接口
4、8、16x 同步HDLC串口，可支持异步UART
同异步串口、以太网接口转换
HDLC、UDP协议转换
1U、19英寸标准机架式机箱

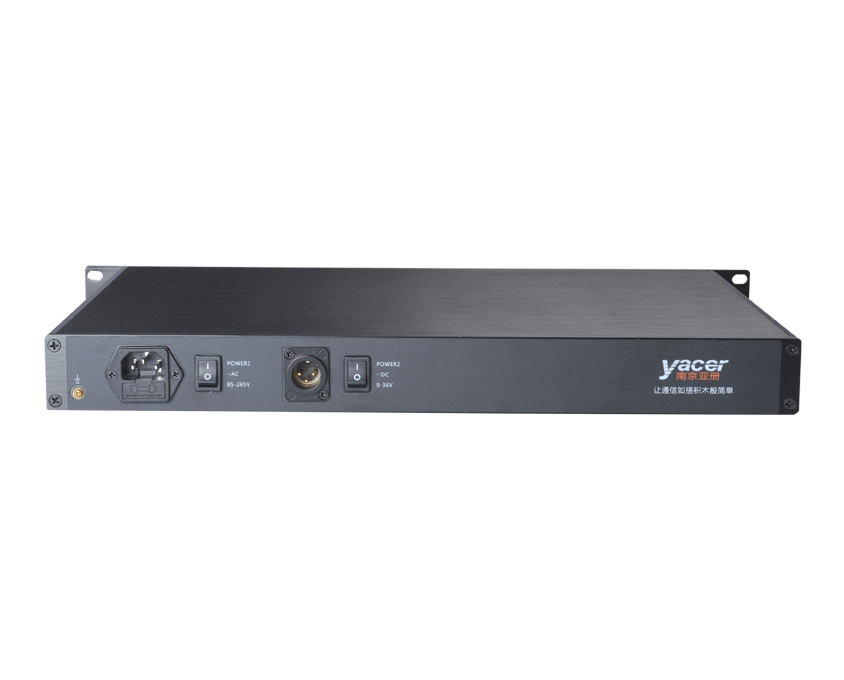

支持双电源冗余
低功耗、无风扇设计

用户手册立即咨询

产品概览
规格
订购选型
用户手册
软件工具
参考资料

产品概览

简介

亚册HDLC-ATC空管数据通信服务器是一款专为空管领域设计的高性能协议转换设备。它提供2/3/4路以太网口和4/8/16路同步HDLC串口，支持串口与以太网之间的双向接口转换，以及HDLC与UDP协议之间的相互转换。

设备能够可靠接收和发送空管监视数据，支持两类典型应用场景：一是用于空管自动化系统、监视系统中多路雷达信号的引接；二是为空管一次雷达（PSR）、二次雷达（SSR）、ADS-B接收机等设备提供监视数据的同步串口输出支持。

产品采用1U、19英寸标准机架式机箱，低功耗、无风扇设计，保障高可靠性与静音运行。双电源冗余配置进一步提升系统的稳定性，充分满足空管场景对设备长时间连续运行的高要求。

应用

• 空中交通管理（ATC）

• 串口-以太网转换、HDLC-UDP转换

• PSR、SSR、ADS-B等设备目标报告的同步串口输出

• 空管自动化系统或监视系统的雷达信号引接

• 空管雷达数据记录与回放

• 空管监视数据的桥接与远程传输

规格

项目	参数	详细规格
串口	数量	4、8、16 x RJ-45
	工作模式	同步HDLC、异步UART
	接口类型	RS-232全双工
	编码格式	NRZ
	波特率	2400 ~ 250 Kbps 范围内任意可设
	同步时钟	常规、主时钟、从时钟（外时钟）
	ESD保护	± 15 KV
以太网接口	数量	2、3 、4x RJ-45
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client，支持单播/组播/广播
功能	串口转网口	串口转UDP
	网口转串口	UDP转串口
	分合路	支持端口一分多、多分一
配置管理	配置工具	yacer-DMS配置管理软件
配置管理	配置接口	以太网接口
电源需求	电源冗余	双AC冗余（AC1优先）
	交流供电	85 ~ 265 VAC
	直流供电	9 ~ 36 VDC
	功耗	< 10 W
机械特性	尺寸	高度1U、标准19英寸宽度，上架式，无风扇设计
机械特性	重量	3.0 Kg
工作环境	工作温度	-10 ~ +60℃
	存储温度	-30 ~ +75℃
	工作湿度	30 ~ 90% RH（无凝结）
	存储湿度	10 ~ 90% RH（无凝结）

订购选型

产品型号	串口	以太网口	电源冗余
HDLC-ATC-400	4 x RS-232同步串口（2路同时支持异步）	2 x 100M	双AC
HDLC-ATC-800	8 x RS-232同步串口（2路同时支持异步）	2 x 100M	双AC
HDLC-ATC-1600	16 x RS-232同步串口（2路同时支持异步）	3 x 100M	双AC
HDLC-ATC-800Q	8 x RS-232同步串口（2路同时支持异步）	4 x 100M	双AC
HDLC-ATC-1600Q	16 x RS-232同步/异步串口	4 x 1000M	双AC

用户手册

HDLC-ATC 用户手册

HDLC-ATC 空管数据通信服务器用户手册

软件工具

yacer-DMS 配置管理软件

亚册HDLC、MVB、TRDP、SDLC通信产品的配置管理软件。

easy-UART 调试助手

串口转UDP协议调试工具软件。

easy-HDLC 调试助手

调试同步HDLC协议转UDP的免费工具软件。

参考资料

HDLC协议简介

HDLC协议，有时又称SDLC协议，是行业通信普遍采用的一种链路层协议。SDLC/HDLC协议的标志符是一个8bit位组合，其格式为01111110（十六进制7E），即两个0中间夹着6个连续的1。一帧信息以标志符为起始，并以标志符作为结束，所以标志符也称为帧定界符。

基于RS-232接口的同步HDLC应用

基于RS-232接口的同步HDLC应用

HDLC协议同步时钟的选择与配置

同步HDLC串口通信，不同于普通的异步通信，时钟信号起到重要的作用，只有收发双方采用同一时钟，才能够实现高可靠的数据传输。

ADS-B对空管雷达数据网的影响

由于ADS-B接收机具有低建站成本、高数据刷新率的优点，从而在空管系统中得到大规模应用。ADS-B接收机具有高的数据刷新率，携带更多的信息，在提升空管监视能力的同时，对原有的空管雷达数据网也带来了挑战。

单工、半双工与全双工的定义及区别

RS-232、RS-422是全双工, RS-485标准是半双工通信协议， RS-485适用于收发双方共享一对线进行通信，也适用于多个点之间共享一对线路进行总线方式联网，但通信只能是半双工的。

RS-232串行接口简介

RS232的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

同步通信与异步通信

网络通信过程中，通信双方要交换数据，需要高度的协同工作。为了正确的解释信号，接收方必须确切地知道信号应当何时接收和处理，因此定时是至关重要的。在计算机网络中，定时的因素称为位同步。同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据，否则会产生误差。通常可以采用同步或异步的传输方式对位进行同步处理。

串行接口与并行接口简介

串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

空管雷达HDLC同步串口的设计与实现

空管雷达数据网采用HDLC协议传输目标数据，空管雷达、ADS-B设备必须能够支持HDLC协议，并提供多路同步串口用于输出雷达数据。

空管二次雷达DTE和DCE同步串口定义

空管二次雷达DTE和DCE同步串口定义
