HDLC协议 - 同步串口通信

自主研发的全系列HDLC协议（高级数据链路控制规程）通信产品，涵盖通信网关、协议转换器、同步串口卡、嵌入式模块等，实现从硬件到协议的全面自主可控。产品已广泛应用于空管、列车、航空航天及工业网络等关键领域，以卓越的可靠性和高度的行业契合度，满足各类严苛场景的通信需求。

HDLC-ATC 空管数据通信服务器

空管雷达数据通信协议转换器
4、8、16x HDLC同步RS-232串口
2、3、4x 以太网口
串口、以太网接口转换，HDLC、UDP协议转换
1U、19英寸标准机架式机箱
双电源冗余，低功耗、无风扇设计

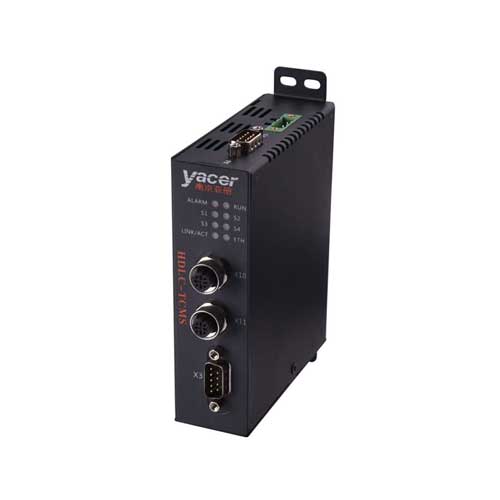

HDLC-TCMS 列车同步串口转换器

列车HDLC协议转换器
3，4x RS-232/422/485串口，支持HDLC NRZI编码
2x 以太网口，可选1路CAN口
同步串口、异步串口、CAN总线、以太网转换
完善的隔离保护
供电可选: 直流24/36/48/72/96/110VDC

HDLC-RSD 空管雷达数据分配器

空管监视数据分路和共享
实现雷达数据、气象数据的1分4或1分8
支持同步HDLC协议、异步UART模式
支持RS-232、RS-422接口
波特率自适应，最高可达250 kbps
双电源冗余、无风扇设计

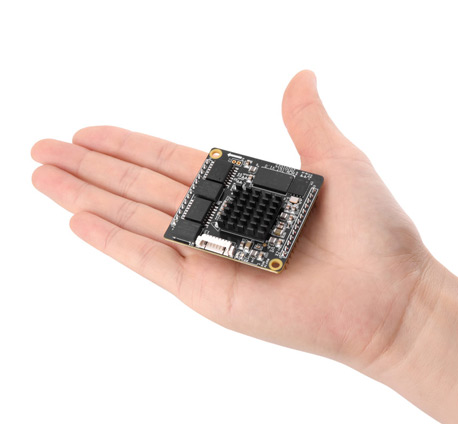

HDLC-UART 隔离同步串口通信模块

列车嵌入式通信模块
2x 隔离RS-485/422同异步串口
1x TTL/CMOS同异步串口
同步HDLC协议转异步UART
46.5 x 48 mm紧凑尺寸
提供评估板、配置管理软件、调测软件

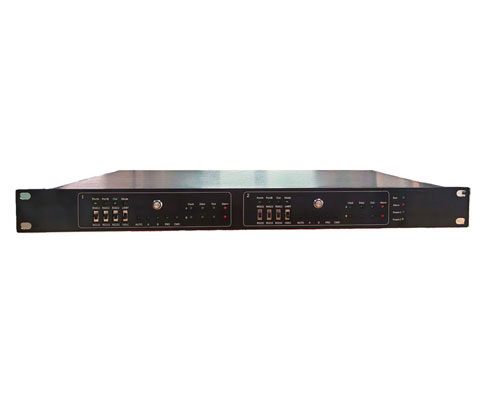

HDLC-SWITCH 空管雷达信号比选器

2组独立的比选单元
每个单元从2路RS-232/422输入优选1路输出
支持同步HDLC协议、异步UART数据
前级链路任意一个通信节点出现故障均能自动切换
1U、19英寸标准机架式机箱
双电源冗余，低功耗、无风扇设计

HDLC-UDP 隔离同步通信模块

列车嵌入式通信模块
2x 隔离RS-485/422同异步串口
1x 100M以太网PHY接口
串口-以太网接口转换，HDLC-UDP协议转换
46.5 x 48 mm紧凑尺寸
提供评估板、参考设计、调测工具

HDLC-USB 便携式同步协议转换器

1x 100M以太网接口
2x RS-232/422/485多协议串口，支持HDLC协议
支持NRZ、NRZI、DBPL、Manchester编码
串口-以太网接口转换，HDLC-UDP协议转换
同步串口-异步串口转换
支持USB供电

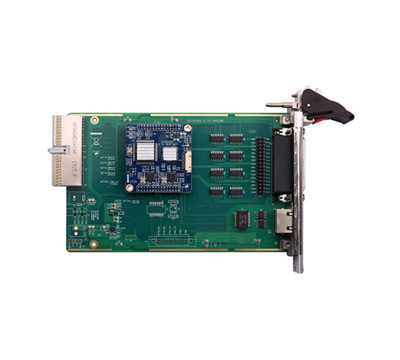

HDLC-CPCI/PXIe 同步串口通信卡

1x 100M以太网口
4x RS-422/485同异步串口，支持HDLC协议
支持NRZ、NRZI、DBPL、Manchester编码
串口-以太网接口转换，HDLC-UDP协议转换
同步串口-异步串口转换
CPCI/PXI 3U、CPCIe/PXIe 3U总线规格

HDLC-ETH 同步串口以太网转换器

高性价比紧凑型协议转换器
1、2x 100M以太网接口
4x RS-232/422/485同异步串口，支持HDLC协议
串口-以太网接口转换，HDLC-UDP协议转换
同步串口-异步串口转换
工业级宽温，低功耗

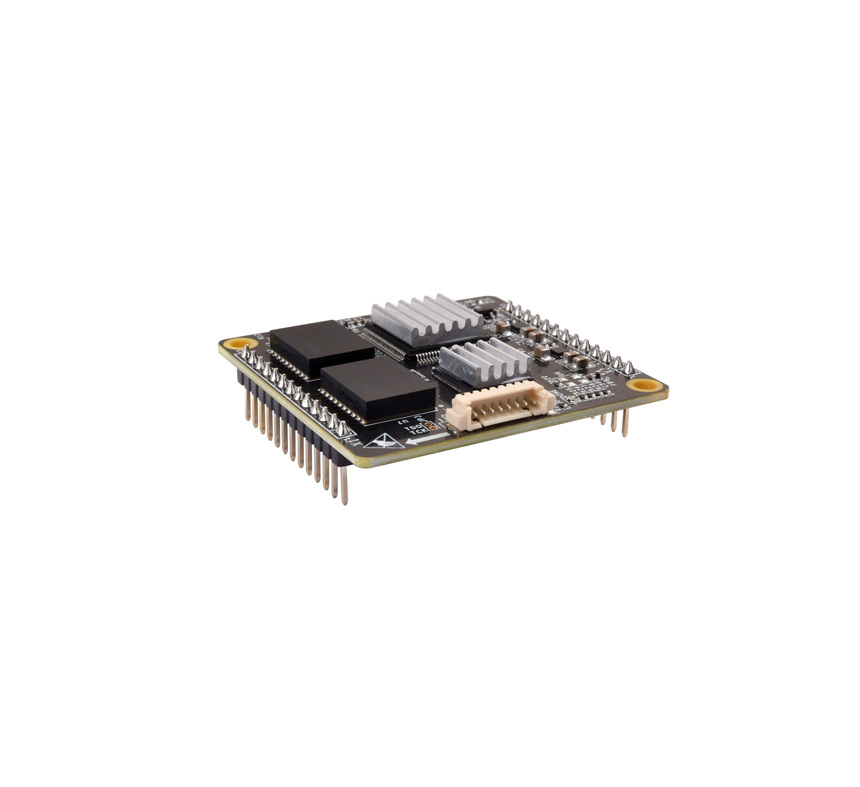

HDLC-LCM 嵌入式同步串口模块

+3.3V供电嵌入式通信模块
2x 100M以太网PHY接口
4x TTL/CMOS同异步串口，支持HDLC协议
串口-以太网接口转换，HDLC-UDP协议转换
同步串口-异步串口转换
46.5 x 48 mm紧凑尺寸，2.0mm插针接口

参考资料

同步通信与异步通信

网络通信过程中，通信双方要交换数据，需要高度的协同工作。为了正确的解释信号，接收方必须确切地知道信号应当何时接收和处理，因此定时是至关重要的。在计算机网络中，定时的因素称为位同步。同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据，否则会产生误差。通常可以采用同步或异步的传输方式对位进行同步处理。

基于RS-422接口的同步HDLC通信

基于RS-422接口的同步HDLC通信

HDLC协议同步时钟的选择与配置

同步HDLC串口通信，不同于普通的异步通信，时钟信号起到重要的作用，只有收发双方采用同一时钟，才能够实现高可靠的数据传输。

HDLC协议简介

HDLC协议，有时又称SDLC协议，是行业通信普遍采用的一种链路层协议。SDLC/HDLC协议的标志符是一个8bit位组合，其格式为01111110（十六进制7E），即两个0中间夹着6个连续的1。一帧信息以标志符为起始，并以标志符作为结束，所以标志符也称为帧定界符。

RS-232串行接口简介

RS232的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

列车TCMS概述
