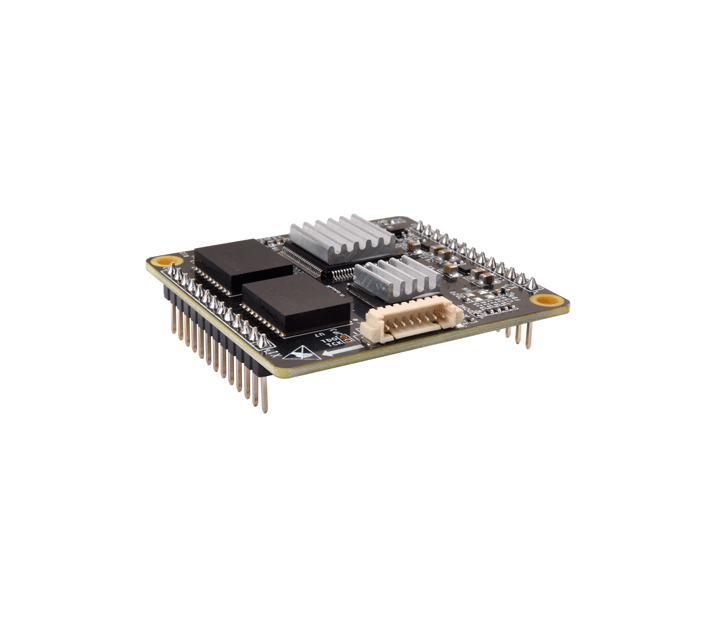

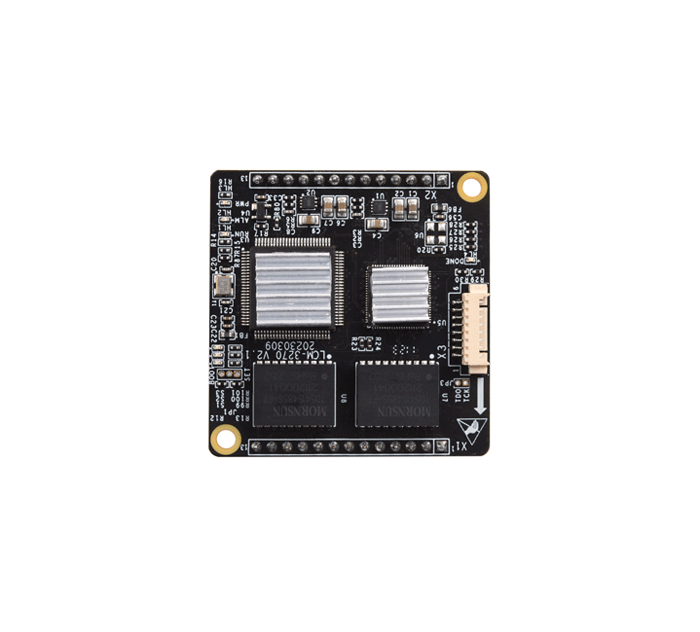

亚册HDLC-UART隔离嵌入式通信模块，提供2路带隔离RS-485/422同异步串口和1路CMOS扩展同异步串口，实现HDLC与UART接口之间的协议转换。

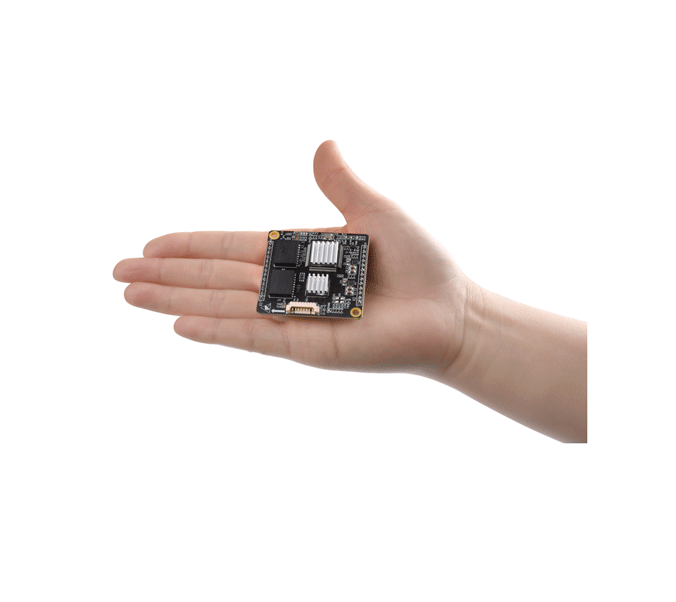

46.5 x 48mm微小尺寸、2.54mm插针接口。+5V供电、低功耗。工业级宽温，适合嵌入式应用。
• 2路带隔离RS-485/422同异步串口
• 1路CMOS扩展同异步串口
• 所有串口支持同步HDLC协议、异步UART工作模式
• 编码格式支持NRZI、DBPL、曼彻斯特、差分曼彻斯特
• 开放灵活的配置管理
• +5V供电、低功耗
• 小尺寸、工业级宽温
• 同步串口、异步串口互相转换
• HDLC、UART协议转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
|
项目 |
参数 |
详细规格 |
|
隔离同异步串口 S1、S2 |
接口类型 |
RS-485/422带隔离串口 |
|
工作模式 |
同步HDLC、异步UART |
|
|
编码格式 |
NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
|
波特率 |
≤ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
CMOS同异步串口 S3 |
电平标准 |
3.3V LVCMOS |
|
双工模式 |
全双工、半双工 |
|
|
工作模式 |
同步HDLC、异步UART |
|
|
波特率 |
≤ 1 Mbps |
|
|
配置管理 |
配置接口 |
专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
|
配置工具 |
yacer-DMS配置管理软件 |
|
|
电源需求 |
输入电压 |
+5 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
连接器 |

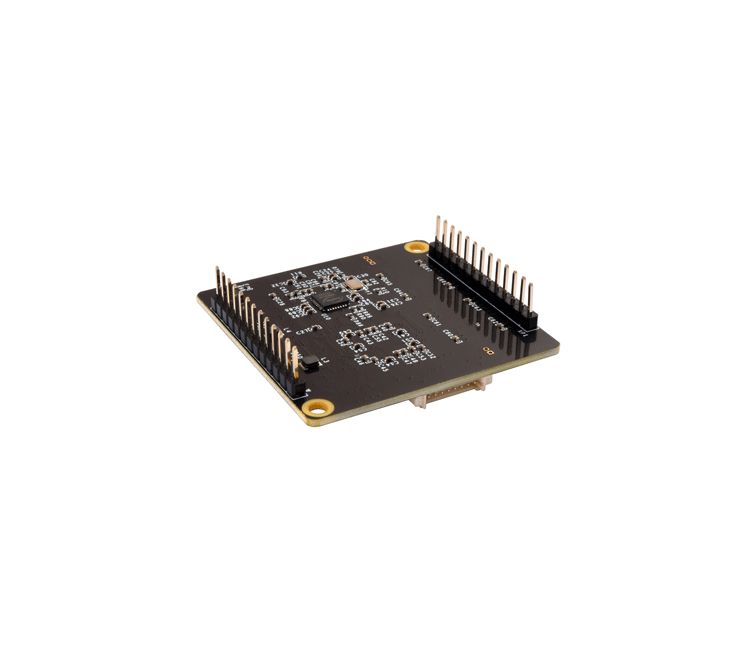

2个13 PIN单排插针接口，间距为2.54mm |
|
尺寸 |
46.5 x 48 mm |
|
|
重量 |
15 g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
描述 |
|
HDLC-UART-200 |
2路带隔离RS-485/422同异步串口 + 1路CMOS扩展同异步串口 |
