HDLC-LCM 双网口通信模块

串口转以太网
以太网转串口
同步串口、异步串口互相转换
HDLC、UDP协议转换
HDLC、UART转换
航空、航天数据通信
列车控制和管理系统（TCMS）
列车机车通信网络（TCN）
空管自动化系统（ATC）、空中交通管理（ATM）
嵌入式应用与开发

产品概览
规格
订购选型
技术文档
软件工具
参考资料

产品概览

简介

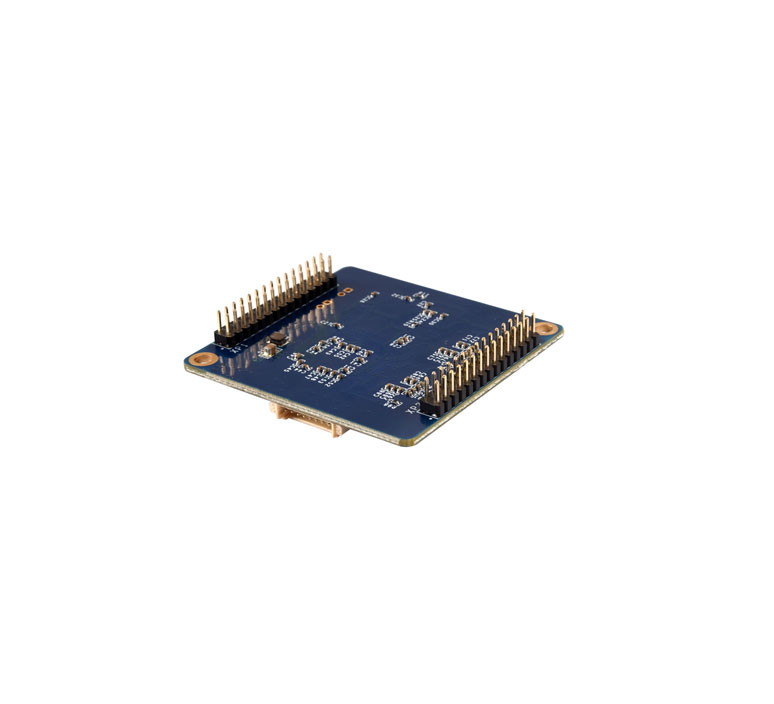

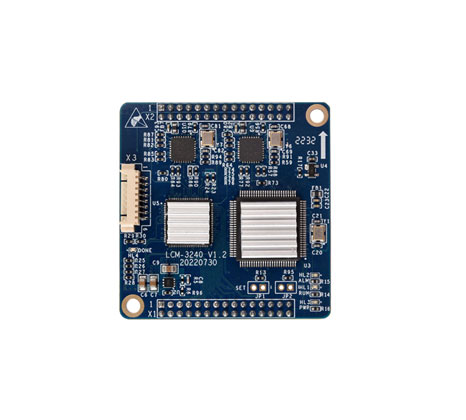

亚册HDLC-LCM嵌入式通信模块，提供4路同异步串口、2路10/100M以太网接口，实现HDLC、UART与以太网之间的协议转换。

46.5 x 48 mm微小尺寸、2.0mm插针接口。+3.3V供电、工业级宽温，适合嵌入式应用。

特点

• 2路10/100M以太网PHY接口

• 4路串口，支持同步HDLC协议、异步UART工作模式

• 编码格式支持NRZ、NRZI、DBPL、曼彻斯特、差分曼彻斯特

• 可选1路CAN总线接口

• 开放灵活的配置管理

• +3.3V供电、低功耗，工业级宽温

• 5 x 48 mm微小尺寸、2.0mm插针接口

应用

• 串口转以太网

• 以太网转串口

• 同步串口、异步串口互相转换

• HDLC、UDP协议转换

• HDLC、UART转换

• 航空、航天数据通信

• 列车控制和管理系统（TCMS）

• 列车机车通信网络（TCN）

• 空管自动化系统（ATC）、空中交通管理（ATM）

• 嵌入式应用与开发

规格

项目	参数	详细规格
串口	数量	4
	电平标准	3.3V LVCMOS
	工作模式	同步HDLC、异步UART
	编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
	波特率	同步NRZ ≤ 12 Mbps；同步其他 ≤ 6 Mbps 异步 ≤ 1 Mbps
	HDLC帧长	≤ 1470字节
	同步时钟	常规、主时钟、从时钟（外时钟）
以太网接口	数量	2 x 10/100M PHY
	速率	10/100 Mbps，支持MDI/MDIX自适应
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client 支持单播/组播/广播
配置管理	配置接口	专用DMS-UART接口（借助于亚册DMS-UART-8P配置线）以太网口，串口
配置管理	配置工具	yacer-DMS配置管理软件
电源需求	输入电压	+3.3 VDC
电源需求	功耗	< 2 W
机械特性	连接器	2个30 PIN双排插针接口（2*15），间距为2.0mm
	尺寸	46.5 x 48 mm
	重量	25 g
工作环境	工作温度	-40 ~ +85℃
	存储温度	-40 ~ +85℃
	工作湿度	5 ~ 95% RH（无凝结）

订购选型

产品型号	串口				CAN	以太网
产品型号	S1	S2	S3	S4	CAN	以太网
HDLC-LCM-200	同步	同步	异步	异步	0	2 x 10/100 PHY
HDLC-LCM-400	同步	同步	同异步	同异步	0	2 x 10/100 PHY
HDLC-LCM-200C	同步	同步	异步	异步	1	2 x 10/100 PHY
HDLC-LCM-400C	同步	同步	同异步	同异步	1	2 x 10/100 PHY

技术文档

HDLC-LCM 用户手册

HDLC-LCM 双网口通信模块用户手册

软件工具

yacer-DMS 配置管理软件

亚册通信产品配置管理软件

easy-UART 调试助手

通用异步串口免费调试工具

easy-HDLC 调试助手

同步HDLC协议免费调测工具

参考资料

HDLC协议知识简介 --- 行业通信实用

HDLC协议，有时又称SDLC协议，是行业通信普遍采用的一种链路层协议。SDLC/HDLC协议的标志符是一个8bit位组合，其格式为01111110（十六进制7E），即两个0中间夹着6个连续的1。一帧信息以标志符为起始，并以标志符作为结束，所以标志符也称为帧定界符。

基于RS-485总线的HDLC通信

基于RS-485总线的HDLC通信

基于RS-422接口的同步HDLC通信

基于RS-422接口的同步HDLC通信

基于RS-232接口的同步HDLC应用

基于RS-232接口的同步HDLC应用

HDLC协议同步时钟的选择与配置

同步HDLC串口通信，不同于普通的异步通信，时钟信号起到重要的作用，只有收发双方采用同一时钟，才能够实现高可靠的数据传输。

ADS-B对空管雷达数据网的影响

由于ADS-B接收机具有低建站成本、高数据刷新率的优点，从而在空管系统中得到大规模应用。ADS-B接收机具有高的数据刷新率，携带更多的信息，在提升空管监视能力的同时，对原有的空管雷达数据网也带来了挑战。

单工、半双工与全双工的定义及区别

RS-232、RS-422是全双工, RS-485标准是半双工通信协议， RS-485适用于收发双方共享一对线进行通信，也适用于多个点之间共享一对线路进行总线方式联网，但通信只能是半双工的。

RS-485串行接口

RS-485 标准是为弥补RS-232 通信距离短、速率低等缺点而产生的。RS-485 标准只规定了平衡发送器和接收器的电特性，而没有规定接插件、传输电缆和应用层通信协议。

RS-232串行接口简介

RS232的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

同步通信与异步通信

网络通信过程中，通信双方要交换数据，需要高度的协同工作。为了正确的解释信号，接收方必须确切地知道信号应当何时接收和处理，因此定时是至关重要的。在计算机网络中，定时的因素称为位同步。同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据，否则会产生误差。通常可以采用同步或异步的传输方式对位进行同步处理。

串行接口与并行接口简介

串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

空管雷达HDLC同步串口的设计与实现

空管雷达数据网采用HDLC协议传输目标数据，空管雷达、ADS-B设备必须能够支持HDLC协议，并提供多路同步串口用于输出雷达数据。

高速串行同步通信的设计与实现

高速串行同步通信的设计与实现

列车HDLC同步通信工作方式

列车HDLC同步通信工作方式

列车以太网连接器M12接口定义

列车以太网连接器M12接口定义
