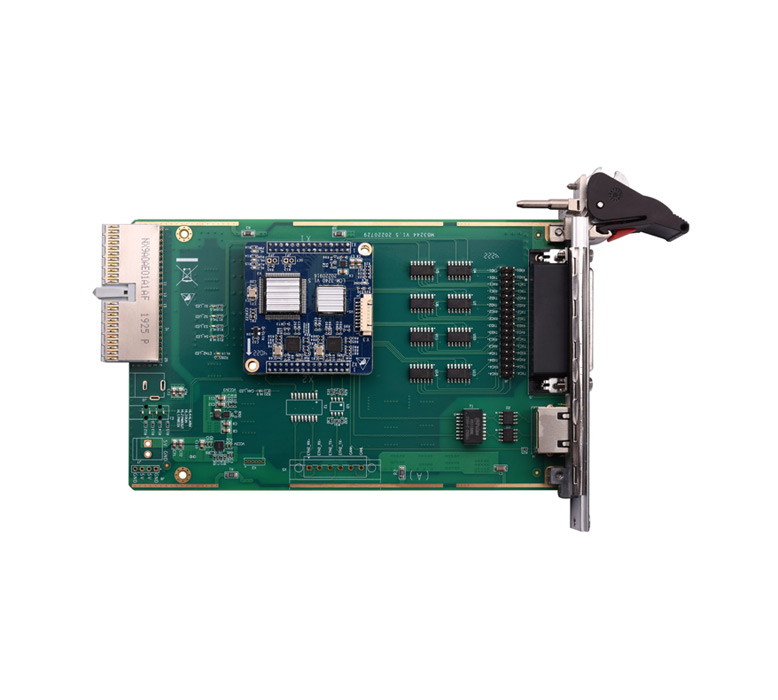

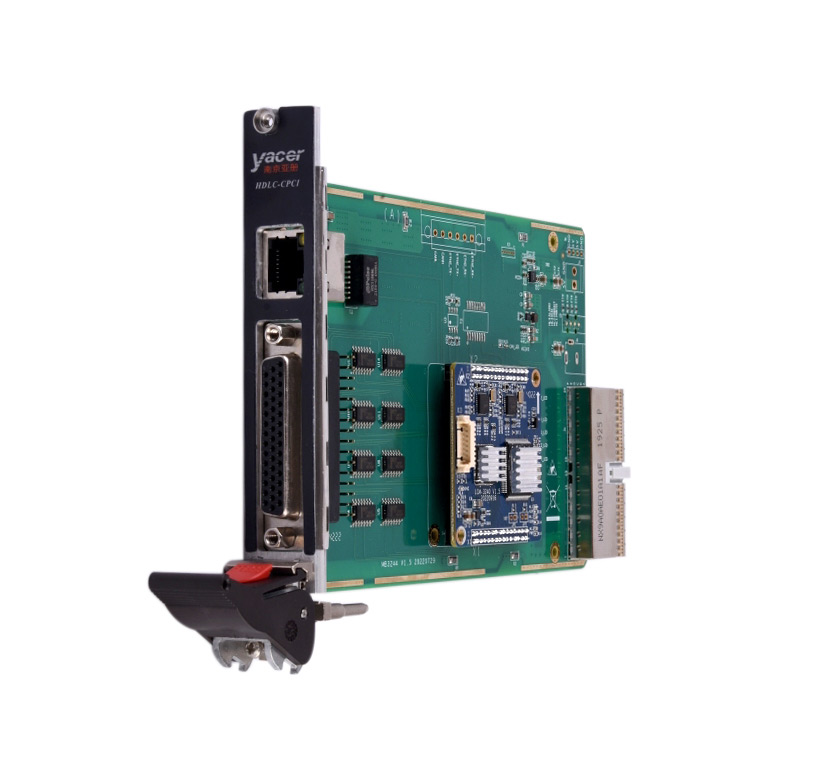

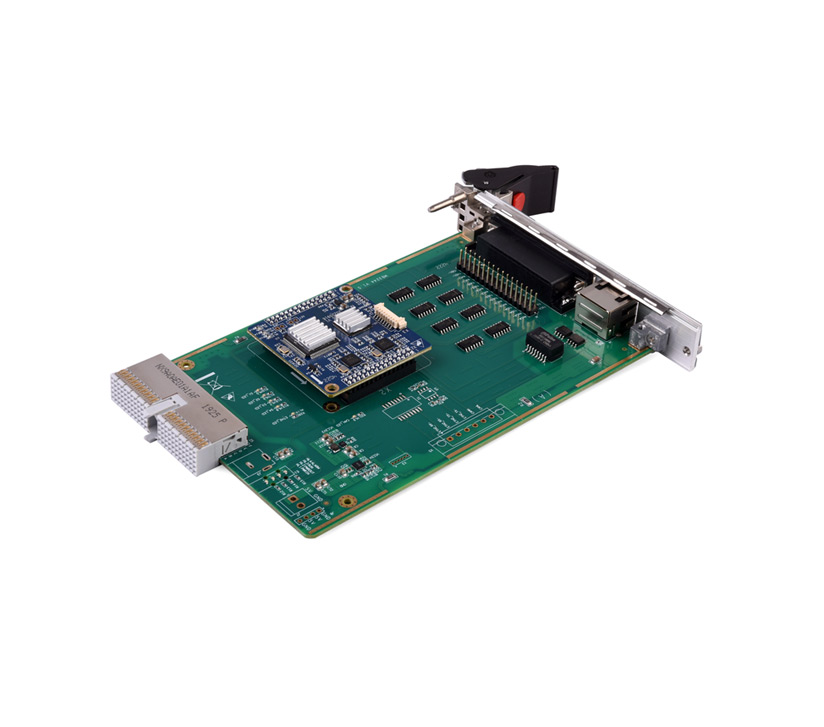

亚册HDLC-CPCI/PXIe同步串口通信卡，提供4路RS-422/485串口，支持同步HDLC/SDLC协议。1路10/100M自适应以太网口，实现串口、以太网口之间的协议转换。
可选CPCI/PXI 3U或CPCIe/PXIe 3U总线规格，免驱动。
• 串口转以太网，以太网转串口
• 同步串口、异步串口互相转换
• 串口一路分多路
• 高速同步串行数据传输与转换
• 遥测、测控数据采集传输
• 卫星、电台数据传输
• 航空、航天数据通信
• CPCI/CPCIe总线应用、PXI/PXIe总线应用
|
项目 |
参数 |
详细规格 |
|
串口
|
数量 |
4 |
|
接口 |
1x DB-44 孔型 |
|
|
工作模式 |
同步HDLC、异步UART、同步Bit流 |
|
|
接口类型 |
RS-422全双工、RS-485半双工 |
|
|
编码格式 |
NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
|
波特率 |
同步NRZ：≤ 12 Mbps，同步其他：≤ 6 Mbps 异步：≤ 1 Mbps |
|
|
HDLC帧长 |
≤ 1470字节 |
|
|
同步时钟 |
常规、主时钟、从时钟（外时钟） |
|
|
ESD保护 |
± 15 KV |
|
|
以太网接口 |
数量 |
1 x RJ-45 |
|
速率 |
10/100 Mbps，支持MDI/MDIX自适应 |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client，支持单播/组播/广播 |
|
|
计算机总线 |
CPCI/PXI |
Compact PCI 3U、PXI 3U |
|
CPCIe/PXIe |
CPCIe 3U、PXIe 3U |
|
|
驱动 |
免驱动 |
|
|
配置管理 |
配置接口 |
以太网接口 |
|
配置工具 |
yacer-DMS配置管理软件 |
|
|
电源需求 |
输入电压 |
4.5 ~ 17 VDC |
|
功耗 |
< 3 W |
|
|
电源接口 |
CPCI/PXI或CPCIe/PXIe总线供电 |
|
|
机械特性 |
尺寸 |
160 mm x 100 mm |
|
重量 |
450g |
|
|
工作环境 |
工作温度 |
-40 ~ +75℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
RS-422/485串口 |
以太网接口 |
总线规格 |
|
HDLC-CPCI-204 |
2x 同步串口 + 2x 异步串口 |
1x 10/100M |
CPCI/PXI 3U |
|
HDLC-CPCI-404 |
4x 同步串口，其中2路支持异步 |
1x 10/100M |
CPCI/PXI 3U |
|

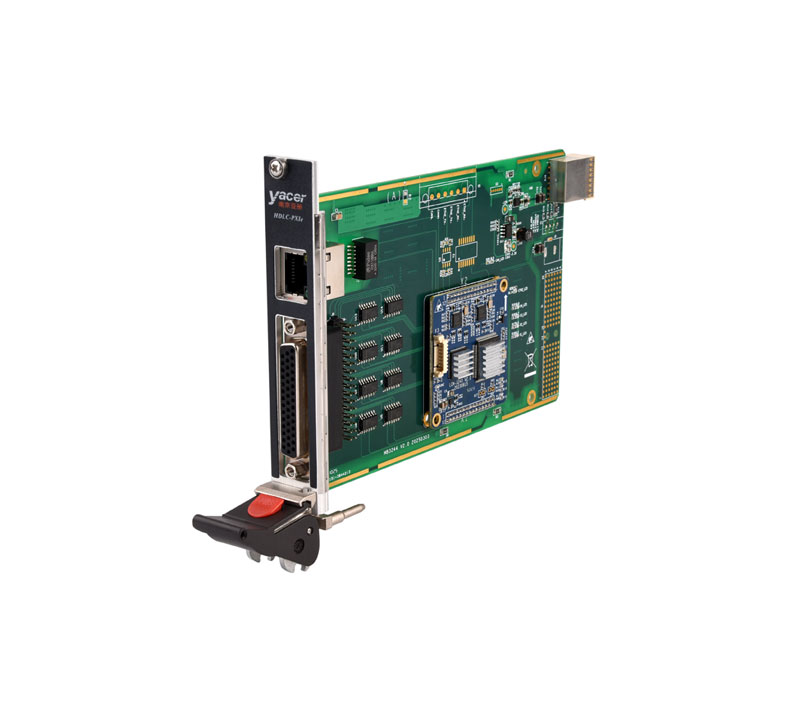

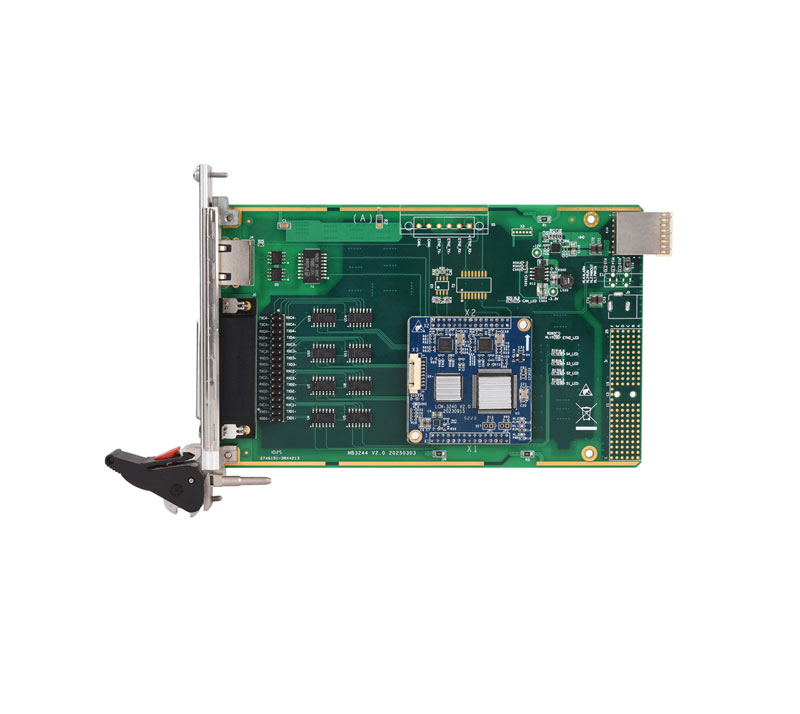

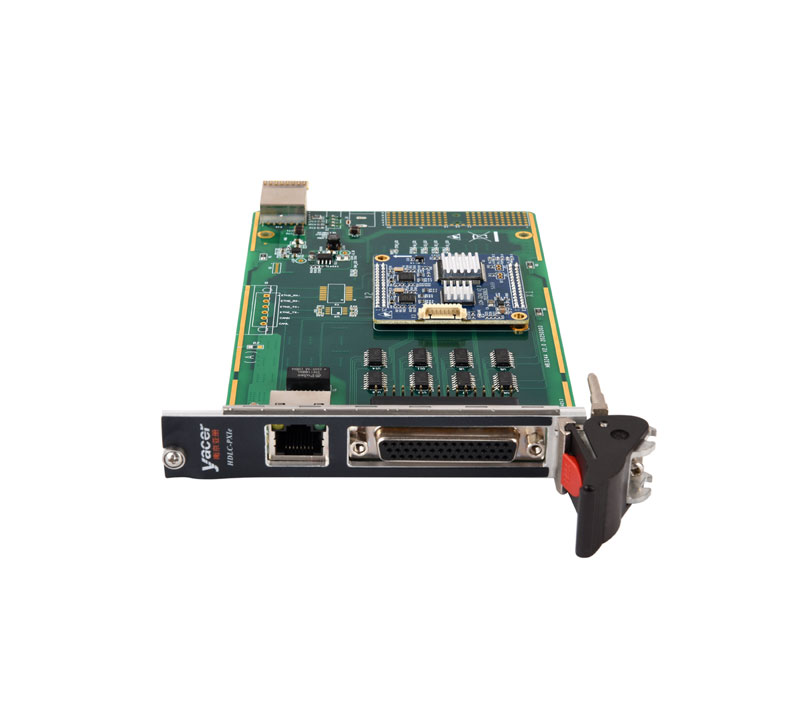

HDLC-PXIe-204 |
2x 同步串口 + 2x 异步串口 |
1x 10/100M |
CPCIe/PXIe 3U |
|
HDLC-PXIe-404 |
4x 同步串口，其中2路支持异步 |
1x 10/100M |
CPCIe/PXIe 3U |
