亚册HDLC-RSD是一款高性能有源数据分配设备，专为空管雷达数据分配而设计，最高波特率可达250 kbps，可对 HDLC 同步串口实现1分4、1分8数据广播共享输出。
设备可用作空管监视数据分路器，支持将一次雷达（PSR）、二次雷达（SSR）、ADS-B 等设备输出的数据进行多路共享与分发。

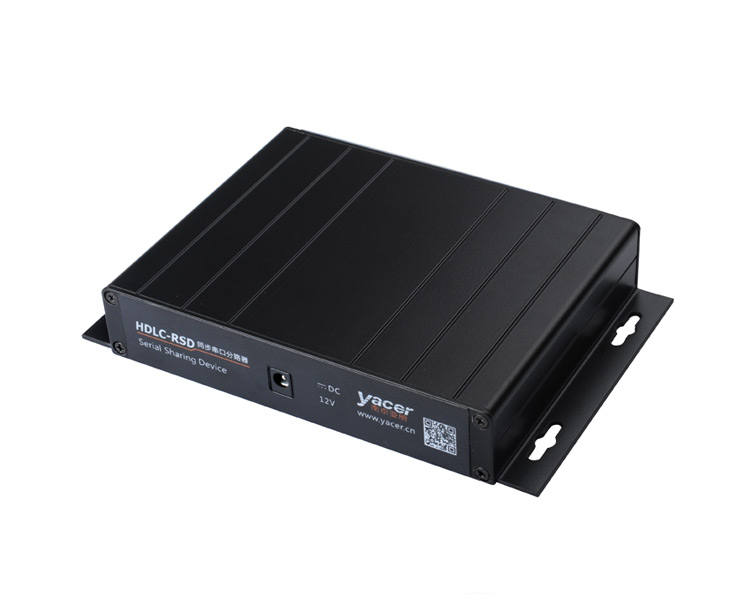

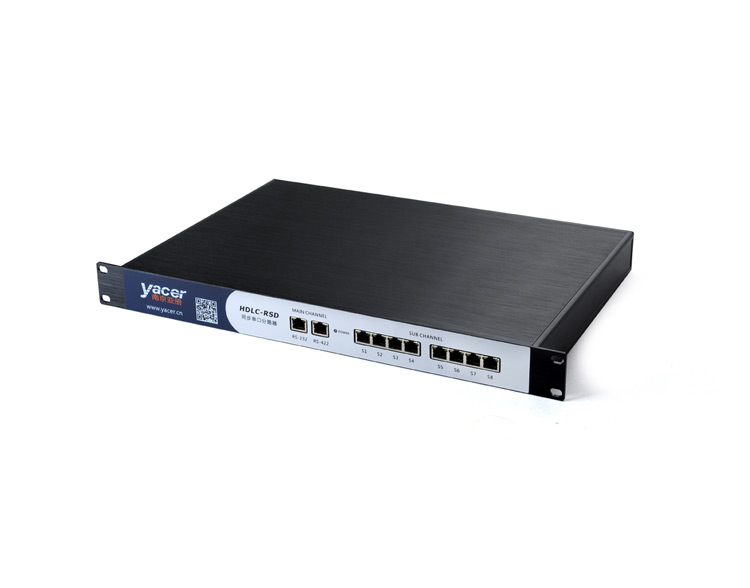

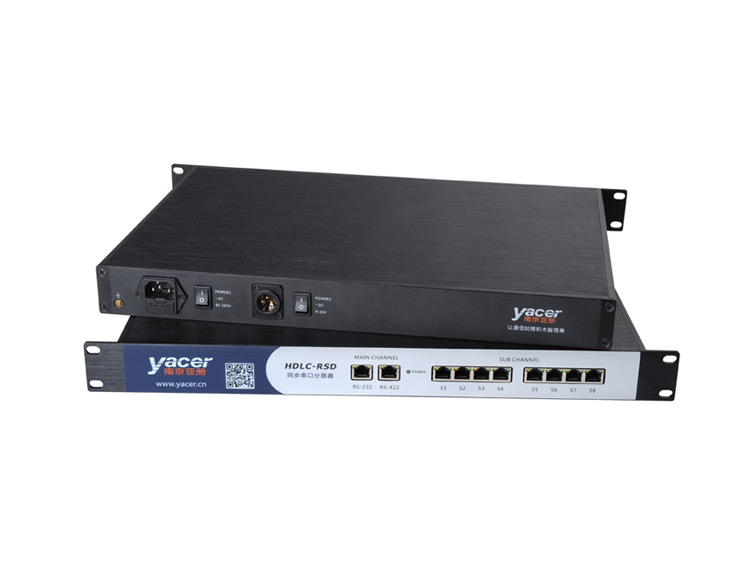

产品提供1U 19英寸标准机架式机箱与紧凑型机壳两种结构形态，采用低功耗、无风扇设计，确保高可靠性，并支持双电源冗余，满足空管行业对通信的稳定运行需求。
• 空中交通管理（ATC）
• PSR、SSR、ADS-B等设备输出信号的分配与共享
• 空管自动化系统或监视系统的雷达信号引接
• 同步串口、异步串口分路器
• 串口数据共享器
|

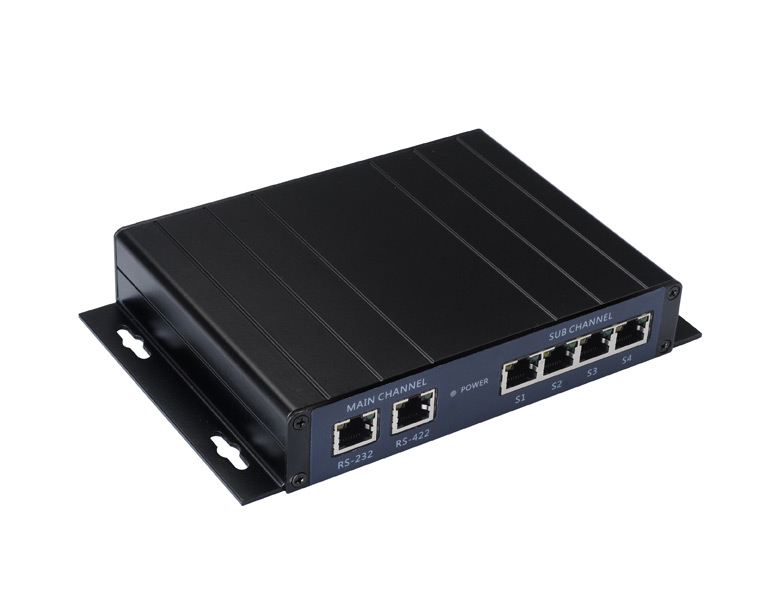

MAIN CHANNEL主端口（输入） |
|
|
数量 |
2 x RJ-45 |
|
工作模式 |
同步HDLC、异步UART |
|
接口类型 |
RS-232 + RS-422 |
|
波特率 |
≤ 250 Kbps |
|
ESD保护 |
± 15 KV |
|
SUB CHANNEL子端口（输出） |
|
|
数量 |
4/8 x RJ-45 |
|
工作模式 |
同步HDLC、异步UART |
|
接口类型 |
RS-232 |
|
波特率 |
≤ 250 Kbps |
|
ESD保护 |
± 15 KV |
|
电源 |
|
|

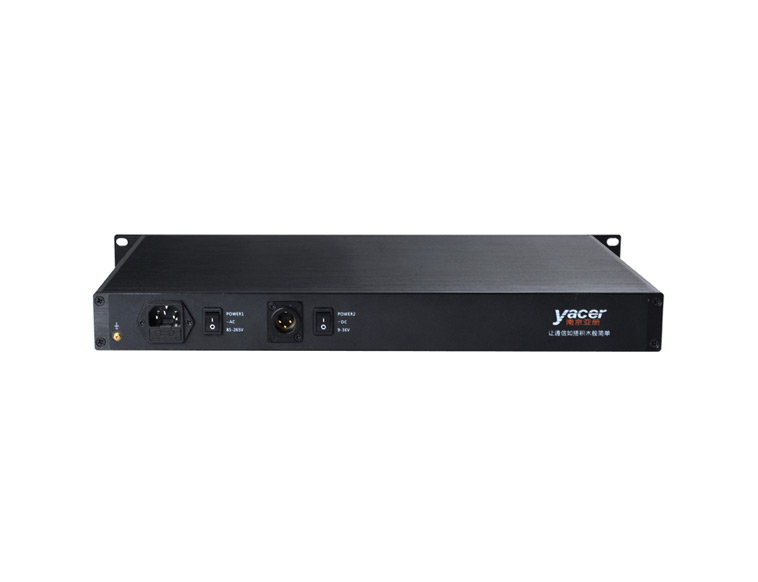

电源冗余 |
双AC冗余（AC1优先） |
|
交流供电 |
85 ~ 265 VAC |
|
直流供电 |
9 ~ 36 VDC |
|
功耗 |
< 5 W |
|
机械特性 |
|
|
尺寸 |
HDLC-RSD-800：高度1U、标准19英寸宽度，上架式 HDLC-RSD-400：高x宽x深：32 mm x 193.55 mm x 124 mm |
|
重量 |
HDLC-RSD-800：3.0 Kg HDLC-RSD-400：450 g |
|
工作环境 |
|
|
工作温度 |
-10 ~ +60℃ |
|
存储温度 |
-30 ~ +75℃ |
|
工作湿度 |
30 ~ 90% RH（无凝结） |
|
存储湿度 |
10 ~ 90% RH（无凝结） |
|
基本型号 |
主端口 |
子端口 |
壳体 |
电源 |
|
HDLC-RSD-400 |
RS-232 + RS-422 |
4 x RS-232 |
紧凑型机壳 |
DC 12V |
|
HDLC-RSD-800 |
RS-232 + RS-422 |
8 x RS-232 |
1U、19英寸 |
双AC冗余 |
|

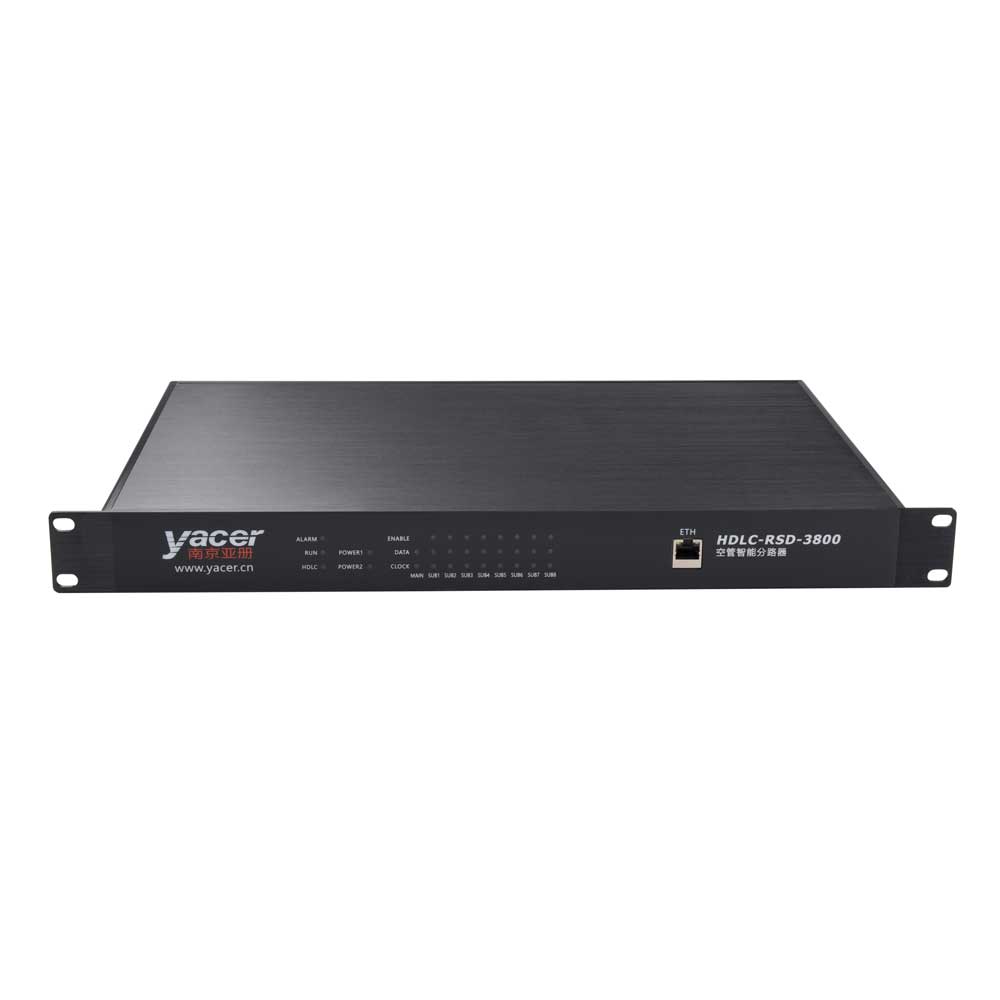

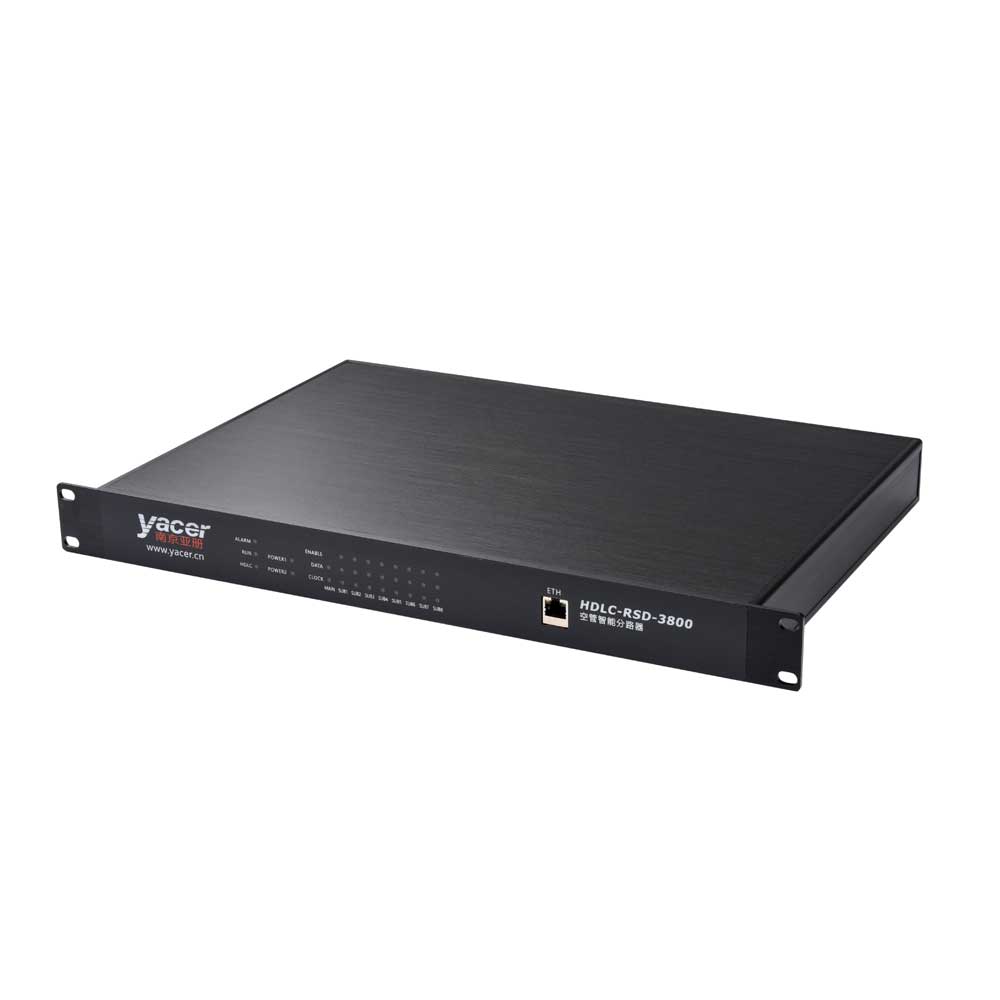

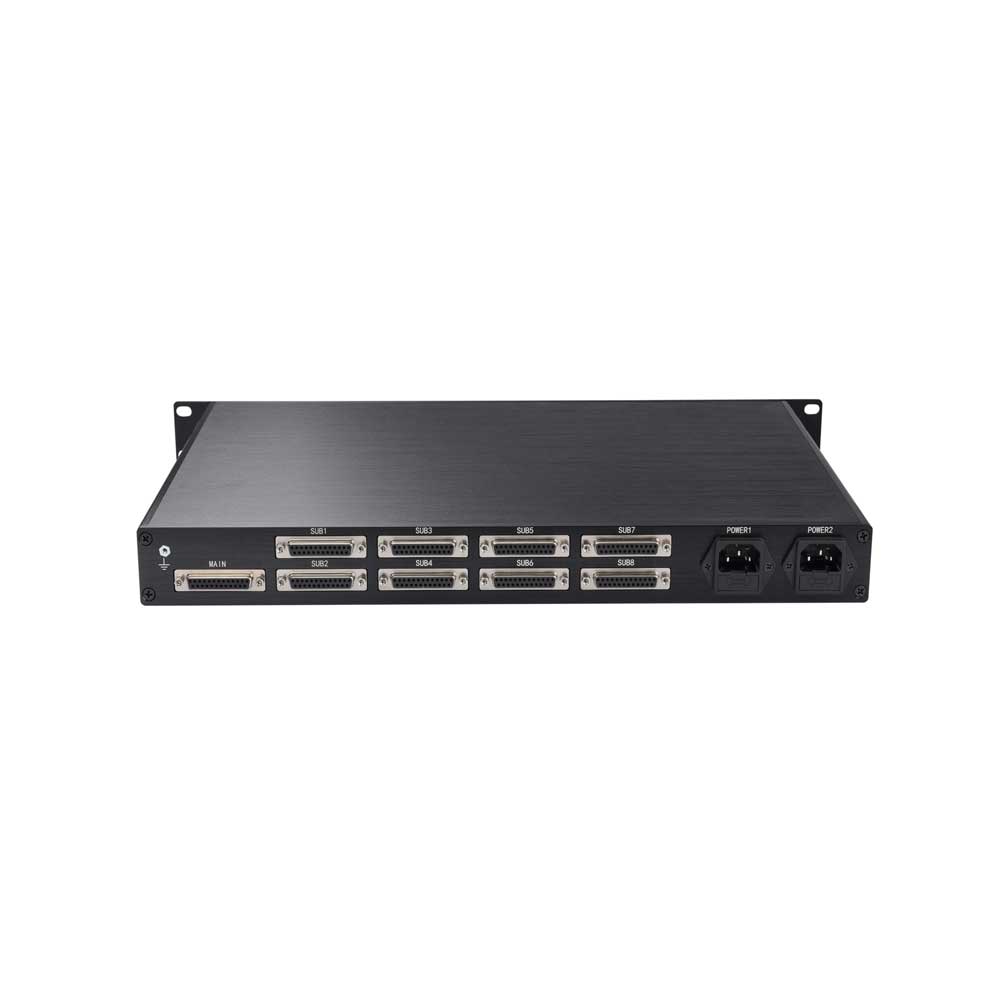

HDLC-RSD-3800 |
1 x RS-232 + RS-422 |
8 x RS-232 + RS-422 |
1U、19英寸 |
双AC冗余 |
