产品概览

简介

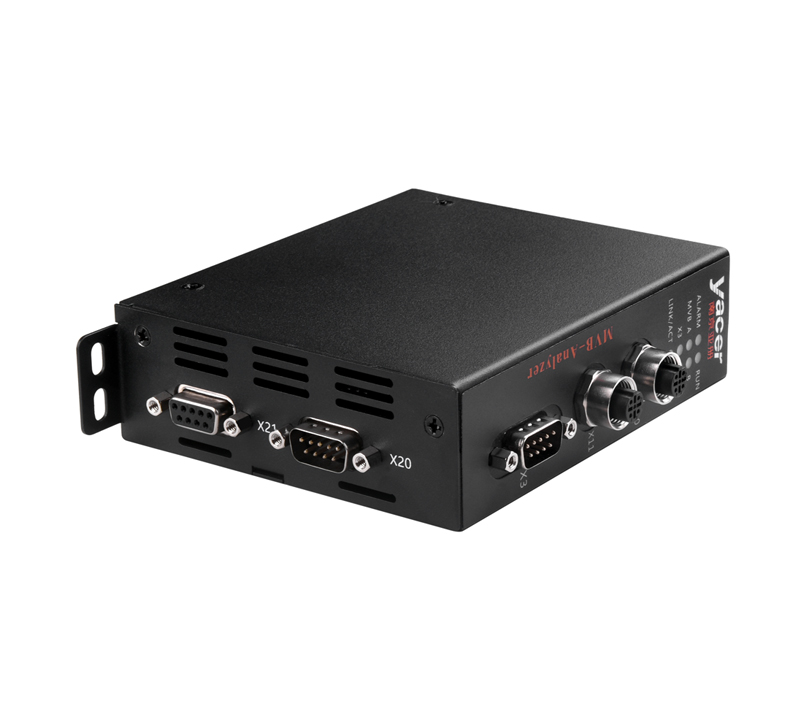

亚册 MVB-Analyzer 多功能车辆总线分析仪集成MVB、以太网、串口及CAN接口，支持列车通信网络中 MVB帧、WTB帧、HDLC协议帧、CAN总线帧以及UART串口数据的采集，并可通过以太网接口将数据上传至上位机进行分析。

配合亚册MVB-Monitor监控分析软件，用户可对MVB总线数据进行深度解析与诊断，并支持 MVB主站仿真功能，便于工程师调试MVB通信、监测总线运行状态。

设备采用工业级宽温设计，具备完善的隔离保护机制，结构紧凑、操作便捷，不仅便于在实验室环境中辅助MVB设备的开发与调试，也适用于列车网络通信现场的测试与长期监控。

应用

• 多功能车辆总线（Multifunction Vehicle Bus）监控分析

• 绞线式列车总线（Wire Train Bus）监视

• HDLC（High-level Data Link Control）协议诊断测试

• CAN总线检测

• RS-232/422/485串口采集测试

• MVB、WTB、HDLC、UART、CAN转以太网

• 列车通信网络（TCN）

• 列车设备的开发、调试、测试

规格

项目	参数	详细规格

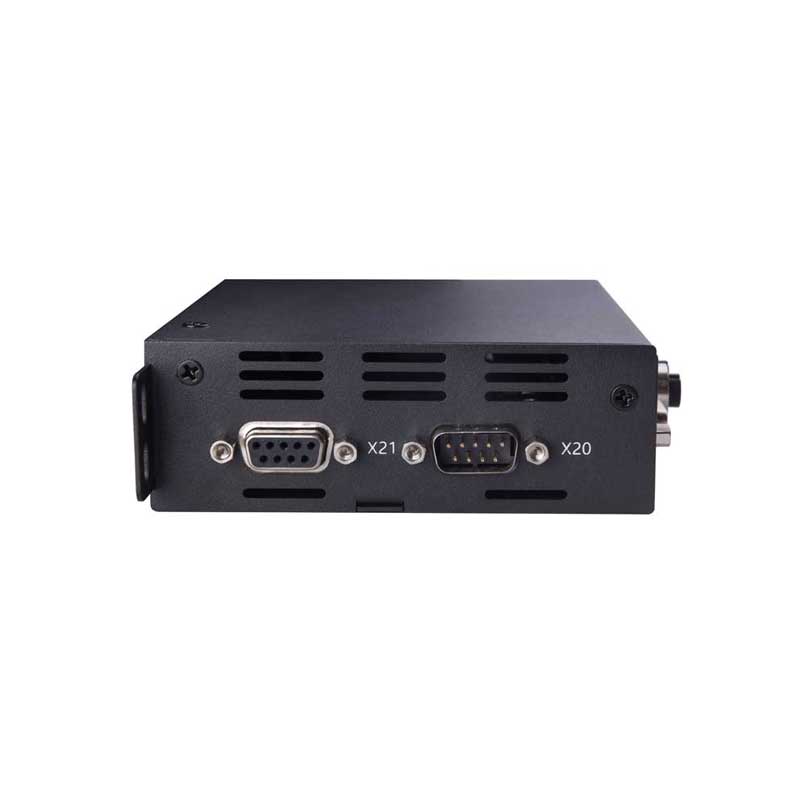

MVB接口	连接器	1 x DB9 针型（X20）+ 1 x DB9 孔型（X21）
	物理介质	可选EMD、ESD+
	逻辑介质	支持EMD、ESD
	隔离保护	2.5 kVrms
扩展接口 X3	连接器	1 x DB9 针型
	接口类型（三选一）	• RS-232全双工串口 • RS-422全双工带隔离串口 • RS-485半双工带隔离串口
	工作模式	异步UART，持同步HDLC协议（可选）
	波特率	同步 ≤ 6 Mbps 异步 ≤ 1.5 Mbps
	隔离保护	2.5 kVrms

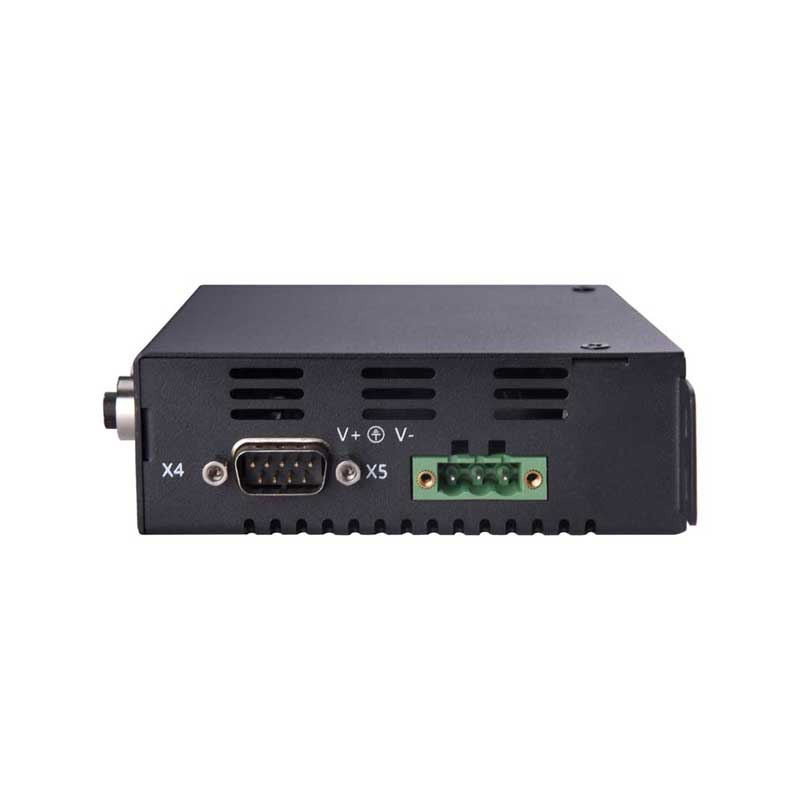

扩展接口 X4	连接器	1 x DB9 针型
	接口类型（三选一）	• CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） • RS-422全双工带隔离串口 • RS-485半双工带隔离串口
	工作模式	异步UART，可选支持同步HDLC协议
	波特率	串口：同步 ≤ 6 Mbps，异步 ≤ 1.5 Mbps CAN：50 Kbps ~ 1 Mbps
	隔离保护	2.5 kVrms

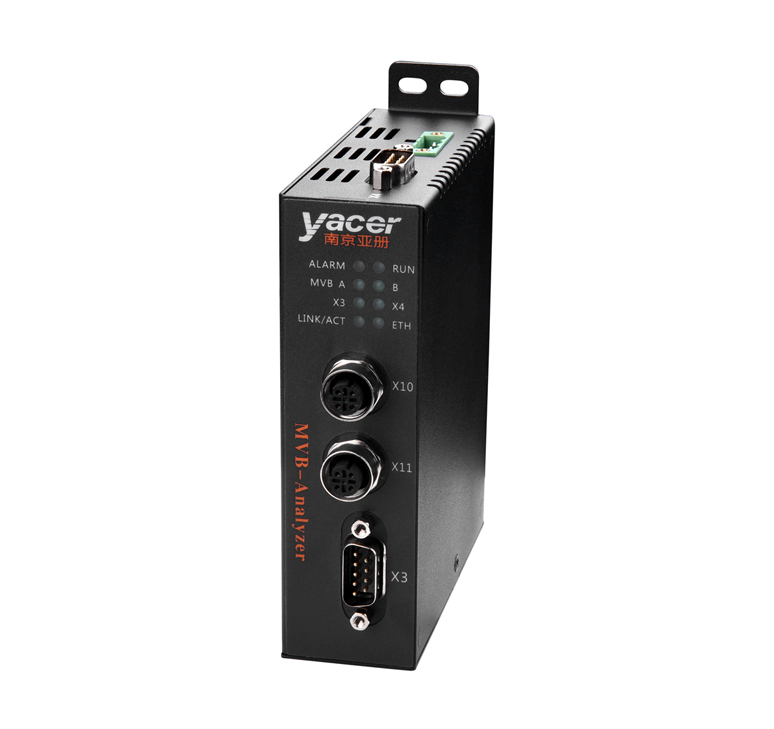

以太网接口	连接器	2 x M12 （D编码孔型）
	功能	支持以太网交换、双IP
	速率	100 Mbps
	网络协议	TCP/IP
	编程接口	UDP Server、UDP Client 支持单播/组播/广播
	隔离保护	1.5 kVrms
配套软件	配置工具	yacer-DMS配置管理软件
	监控软件	MVB-Monitor监控分析软件
	采集软件	MVB-Acquisition采集显示软件
电源	供电电压	LV：标称24V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC
	隔离保护	> 1.5 kVrms，支持防反接保护
	功耗	< 3 W
	电源接口	3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容）
机械特性	尺寸	高x宽x深：124 x 36 x 104 mm
机械特性	重量	500g
工作环境	工作温度	-40 ~ +70℃
	存储温度	-40 ~ +85℃
	工作湿度	5 ~ 95% RH（无凝结）

订购选型

MVB-Analyzer	-	M	0	5	5	-LV
MVB物理层介质类型：
• EMD		M
• ESD+		S
协议支持：
• UDP			0
• UDP，HDLC			1
扩展接口X3定义：
• 无				0
• 全双工RS-232串口				3
• 全双工RS-422串口				4
• 半双工RS-485串口				5
扩展接口X4定义：
• 无					0
• 全双工RS-422串口					4
• 半双工RS-485串口					5
• CAN总线接口					6
供电电压范围：
• 标称24 V，范围9 ~ 36VDC						-LV
• 标称36V、48V，范围18 ~ 75VDC						-MV
• 标称72V、96V、110V，范围40 ~ 160VDC						-HV
MVB连接器螺栓规格
• 公制M3							<空>
• 英制UNC4-40							-UNC
