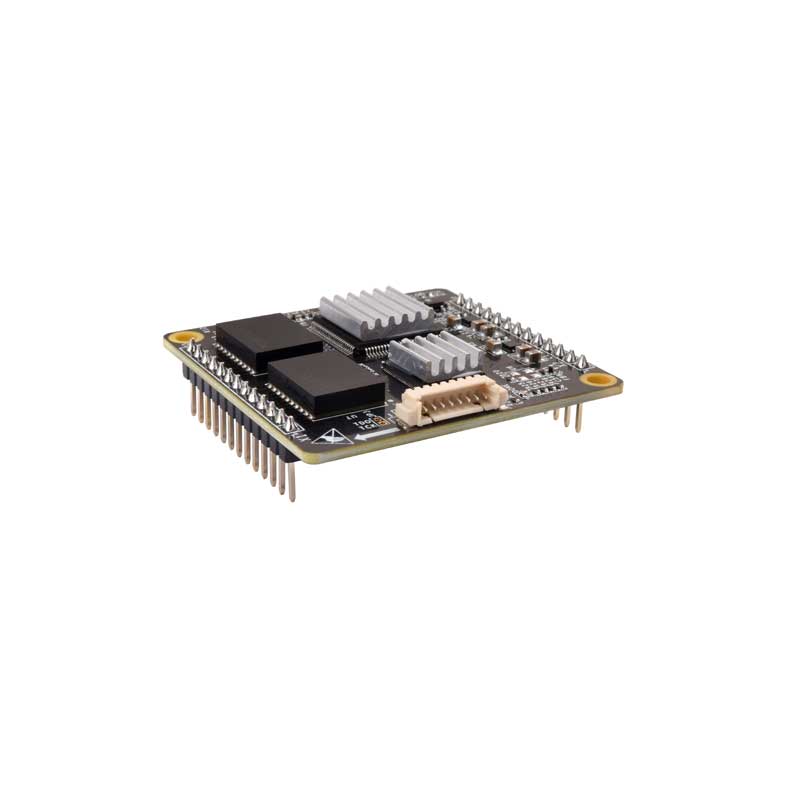

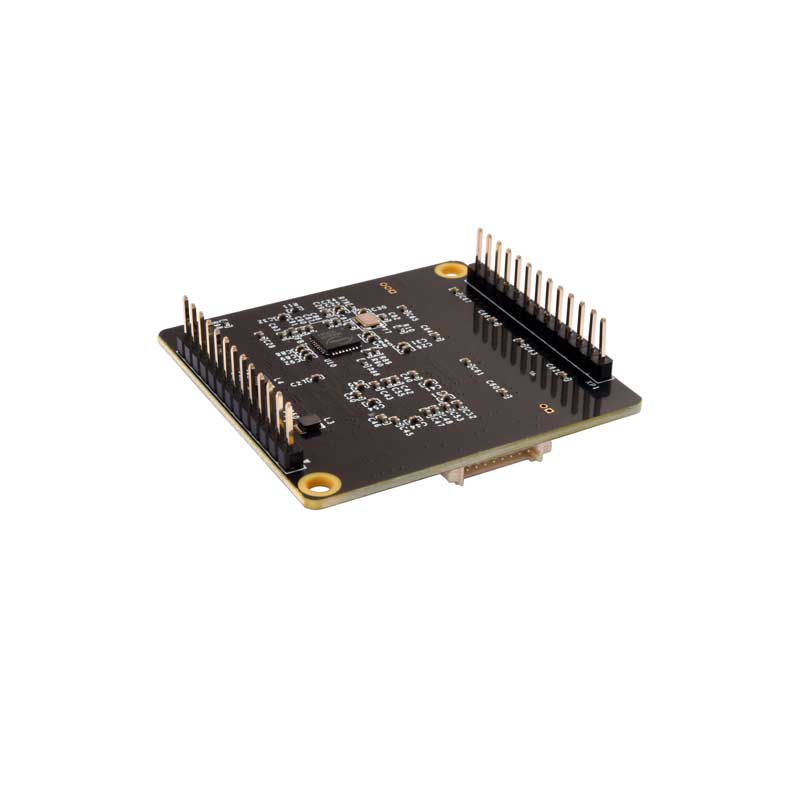

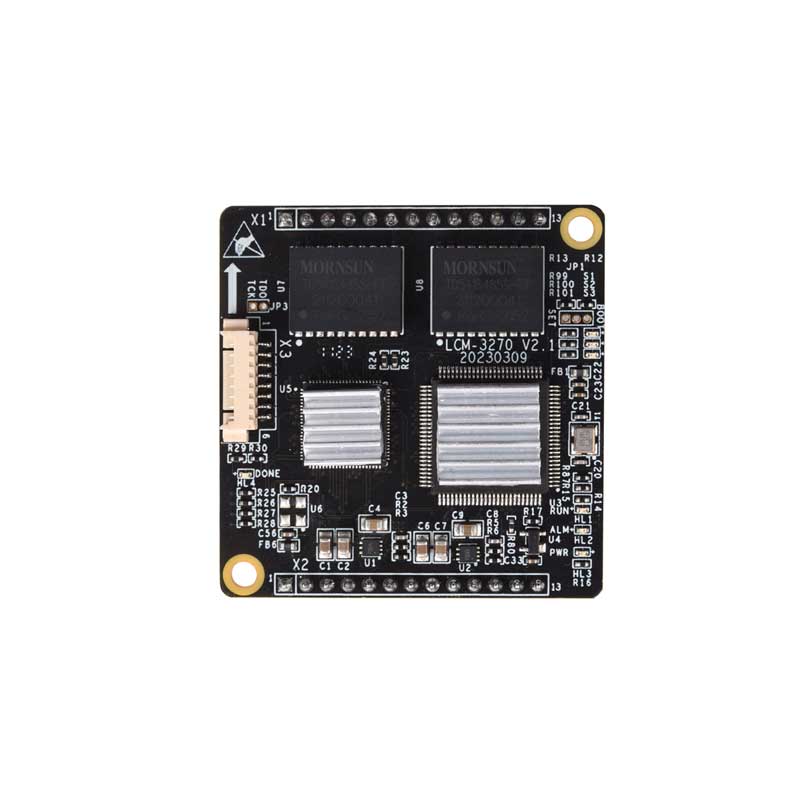

亚册MVB-UDP嵌入式列车从站网卡模块，集成1路带隔离的MVB接口、1路以太网PHY接口及1路UART接口，支持MVB协议与UDP、串口之间的协议转换，并具备MVB过程数据（PD）实时采集功能。

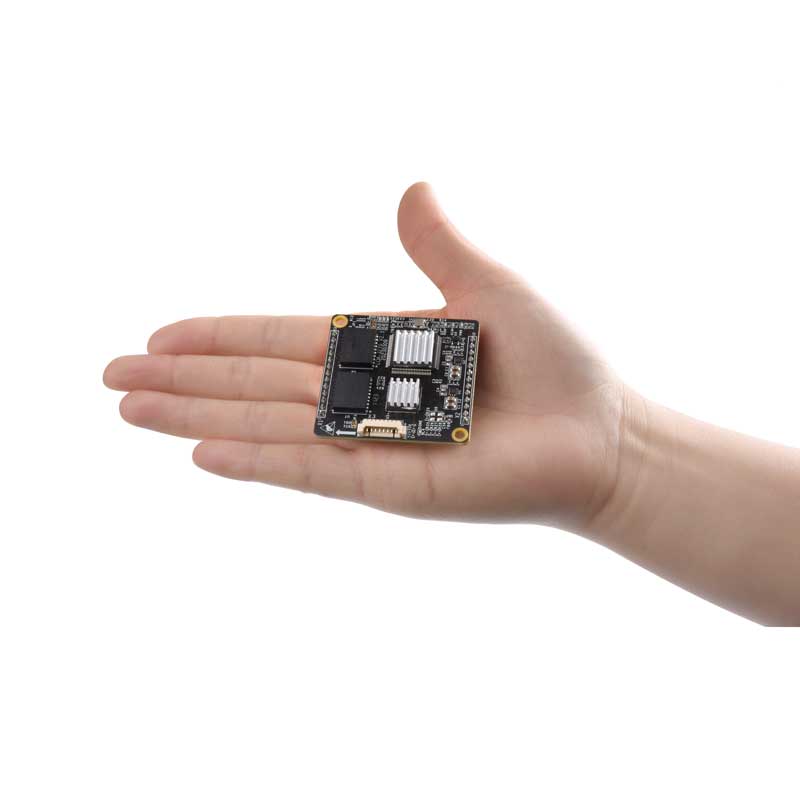

模块尺寸仅46.5×48mm，采用2.54mm插针接口，配置灵活、开发简便，适用于MVB通信接口的快速开发与集成。
• MVB协议、以太网之间的协议转换
• MVB接口、串口之间的接口转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 多功能车辆总线通信（Multifunction Vehicle Bus）
• 嵌入式应用与开发
|
项目 |
参数 |
详细规格 |
|
MVB接口 |
介质支持 |
EMD、ESD+ |
|
设备分类 |
1类设备 |
|
|
设备性能 |
设备状态、过程数据（PD） |
|
|
PD端口数量 |
32 |
|
|
隔离保护 |
2.5 kVrms |
|
|
以太网接口 |
数量 |
1 x 100M PHY |
|
速率 |
100 Mbps |
|
|
网络协议 |
UDP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
串口 |
电平标准 |
3.3V LVCMOS/TTL |
|
工作模式 |
异步UART |
|
|
波特率 |
< 921.6 Kbps |
|
|
配置管理 |
配置接口 |
专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） 以太网接口 |
|
配置工具 |
yacer-DMS配置管理软件 |
|
|
电源需求 |
输入电压 |
+5 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
连接器 |
2个13 PIN单排插针接口，间距为2.54mm |
|
尺寸 |
46.5 x 48 mm |
|
|
重量 |
15 g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
描述 |
|
MVB-UDP-300 |
1x MVB + 1x 100M以太网PHY接口+1x UART接口 |
