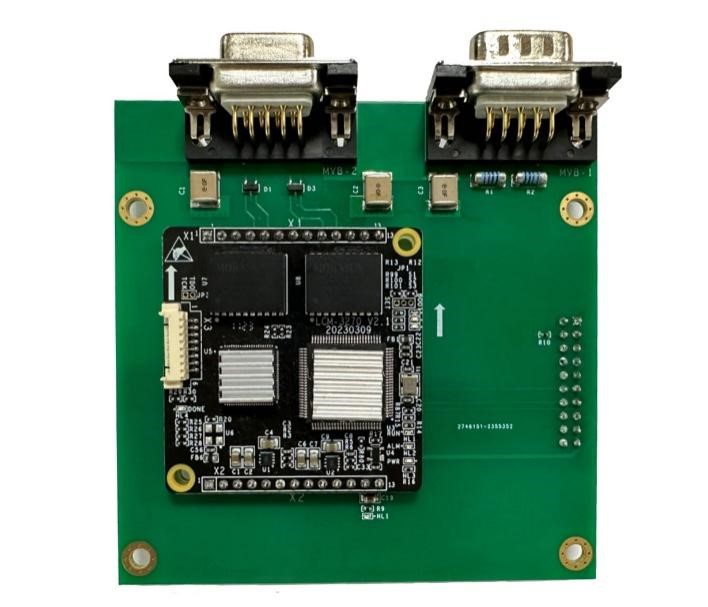

亚册MVB-EMD嵌入式从站网卡，集成1路完备的MVB总线EMD接口、1路UART上位机接口，实现MVB协议转串口，并支持MVB过程数据（PD）采集功能。
工业级宽温设计，+5V 供电，低功耗运行；尺寸小巧，采用2.54mm插针接口，便于用户直接集成。
• MVB接口、串口之间的接口转换
• MVB总线、CAN总线之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 多功能车辆总线通信（Multifunction Vehicle Bus）
• 嵌入式应用与开发
|
项目 |
参数 |
详细规格 |
|
MVB接口 |
连接器 |
1 x DB9 针型 + 1 x DB9 孔型 |
|
介质支持 |
EMD |
|
|
设备分类 |
1类设备 |
|
|
设备性能 |
设备状态、过程数据（PD） |
|
|
PD端口数量 |
32 |
|
|
隔离保护 |
2.5 kVrms |
|
|
UART串口 |
电平标准 |
3.3V LVCMOS |
|
工作模式 |
异步UART |
|
|
双工方式 |
全双工 |
|
|
波特率 |
< 921.6 Kbps |
|
|
配置管理 |
配置接口 |
专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
|
配置工具 |
yacer-DMS配置管理软件 |
|
|
电源需求 |
输入电压 |
+5 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
连接器 |
1个20 PIN双排插针接口（2*10），间距为2.54mm |
|
尺寸 |
90 x 90 mm |
|
|
重量 |
100 g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
描述 |
MVB连接器螺栓 |
|
MVB-EMD-200 |
1x MVB EMD接口 + 1x UART串口 |
公制M3 |
|
MVB-EMD-200-UNC |
1x MVB EMD接口 + 1x UART串口 |
英制UNC-40 |
