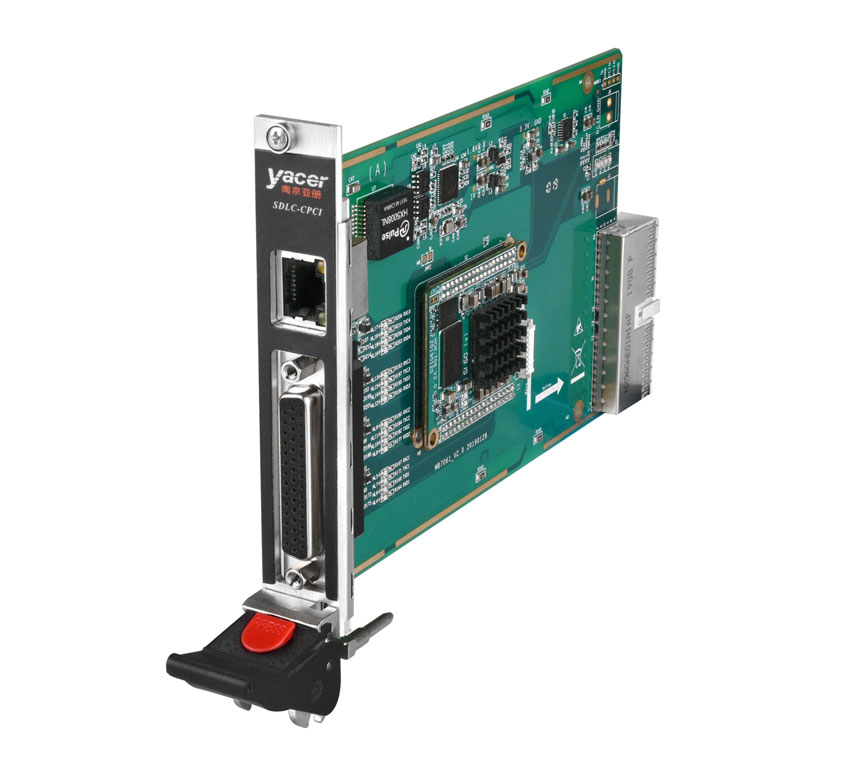

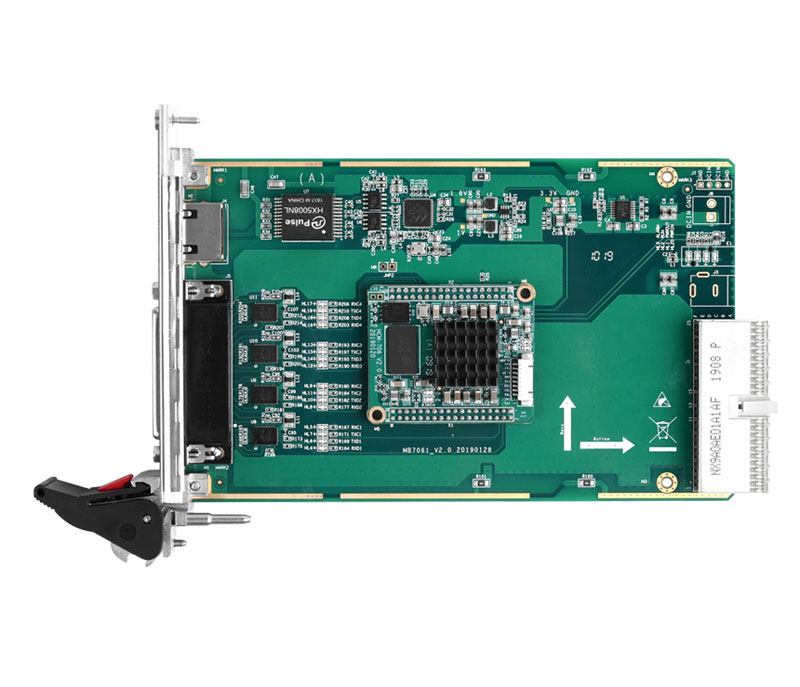

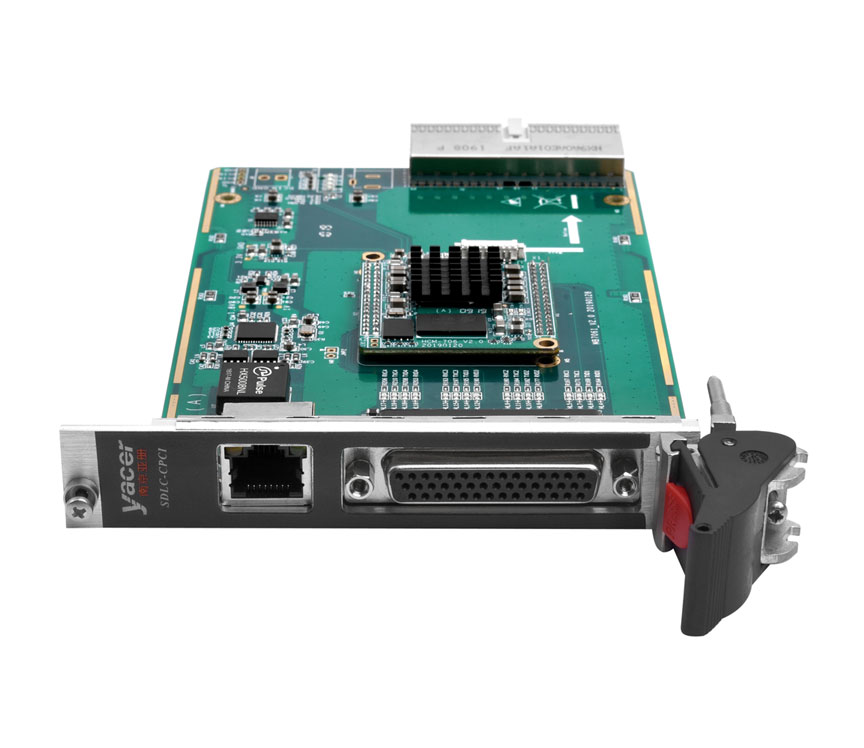

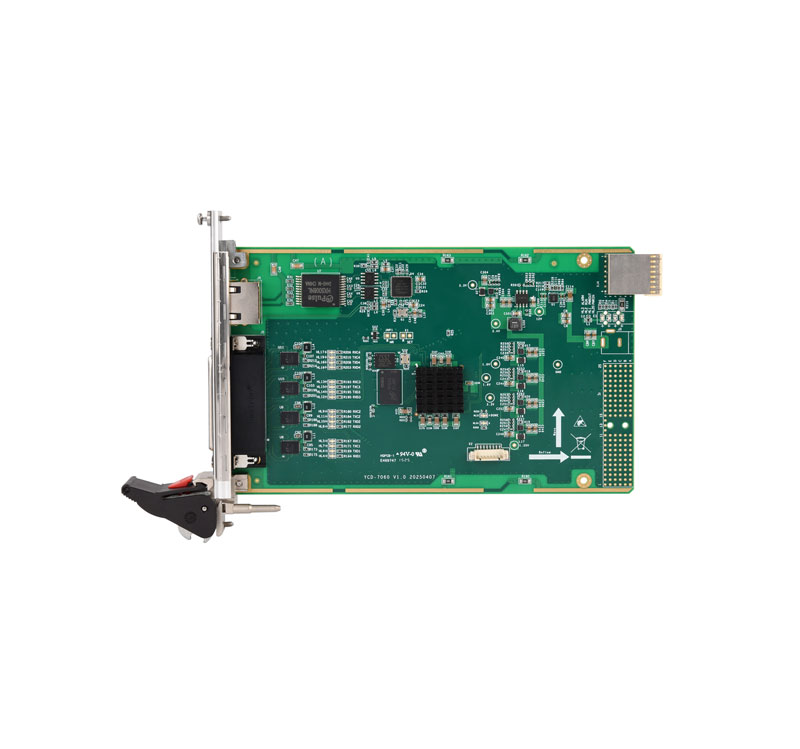

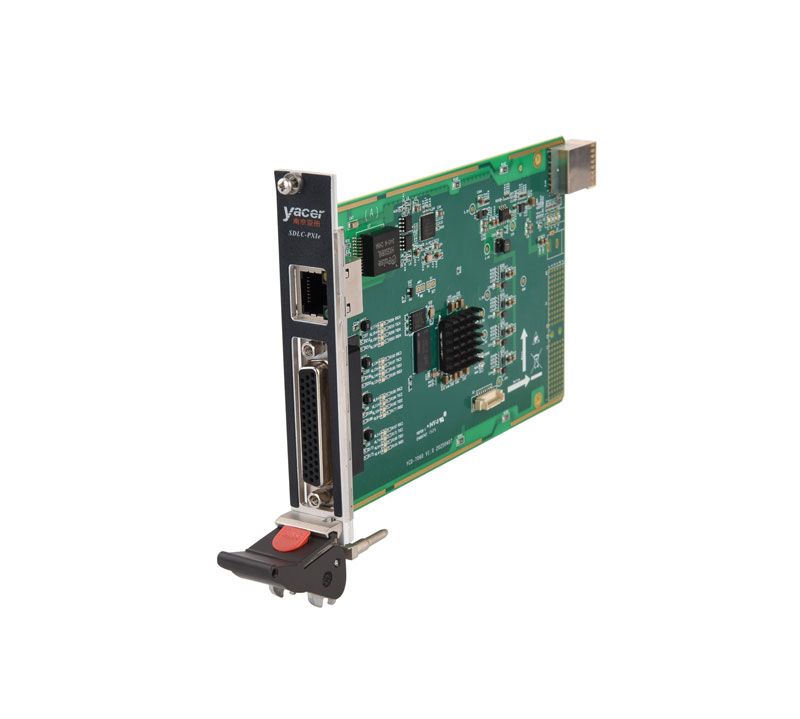

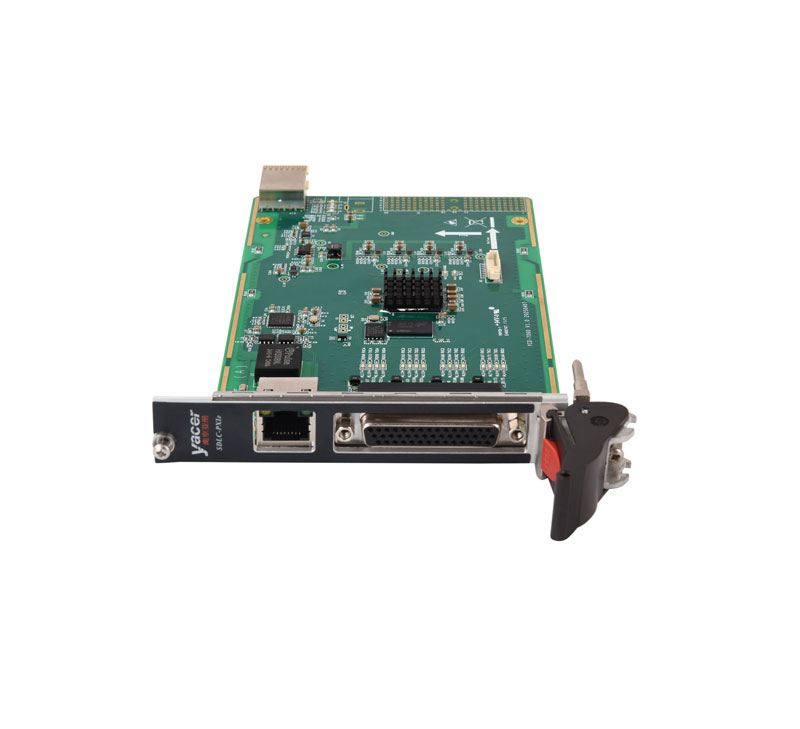

亚册SDLC-CPCI/PXIe高速串口通信卡，提供4路高速RS-232/422/485多协议串口，支持同步HDLC/SDLC协议。板载1路千兆以太网接口，可实现串口与以太网之间的协议转换，并支持串口以太网桥接功能。
可选CPCI/PXI 3U或CPCIe/PXIe 3U标准，免驱动设计，即插即用。
• 串口转以太网，以太网转串口
• 通过串口实现以太网桥接
• 同步串口、异步串口互相转换
• 高速同步串行数据传输与转换
• 遥测、测控数据采集传输
• 卫星、电台数据传输
• 航空、航天数据通信
• CPCI/CPCIe总线应用、PXI/PXIe总线应用
|
串口 |
|
|
数量 |
4 |
|
接口 |
1 x DB-44 孔型 |
|
工作模式 |
同步HDLC/SDLC、异步UART、同步Bit流 |
|
接口类型 |
RS-232、RS-422、RS-485，软件可设置 |
|
双工模式 |
全双工、半双工，软件可设置 |
|
编码格式 |
NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
波特率 |
同步NRZ：≤ 20 Mbps 异步：≤ 3 Mbps |
|
同步时钟 |
常规、主时钟、从时钟（外时钟） |
|
ESD保护 |
± 15 KV |
|
以太网接口 |
|
|
数量 |
1 x RJ-45 |
|
速率 |
10/100/1000 Mbps，支持MDI/MDIX自适应 |
|
协议 |
TCP/IP |
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
以太网网桥 |
支持基于串口的以太网桥接功能 |
|
在板编程二次开发支持 |
|
|
应用CPU |
ARM Cortex-A9处理器，主频500 MHz |
|
内存 |
DDR3，128 MB |
|
FLASH |
6 MB版本空间，1 MB配置空间 |
|
数据接口 |
与通信CPU基于共享内存交互数据 |
|
计算机总线 |
|
|
CPCI/PXI |
Compact PCI 3U, PXI 3U |
|
CPCIe/PXIe |
CPCIe 3U, PXIe 3U |
|
驱动 |
免驱动 |
|
配置管理 |
|
|
软件工具 |
yacer-DMS配置管理软件 |
|
管理接口 |
以太网接口 |
|
电源需求 |
|
|
输入电压 |
4.5 ~ 17 VDC |
|
功耗 |
< 3 W |
|
电源接口 |
CPCI/PXI或CPCIe/PXIe总线供电 |
|
机械特性 |
|
|
尺寸 |
长x宽：160 mm x 100 mm |
|
重量 |
180g |
|
工作环境 |
|
|
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
RS-232/422/485串口 |
以太网 |
总线规格 |
|
SDLC-CPCI-200-3U |
2x 同异步 + 2x 异步 |
1x 10/100/1000M |
CPCI/PXI 3U |
|
SDLC-CPCI-400-3U |
4x 同异步 |
1x 10/100/1000M |
CPCI/PXI 3U |
|
SDLC-PXIe-200-3U |
2x 同异步 + 2x 异步 |
1x 10/100/1000M |
CPCIe/PXIe 3U |
|
SDLC-PXIe-400-3U |
4x 同异步 |
1x 10/100/1000M |
CPCIe/PXIe 3U |
