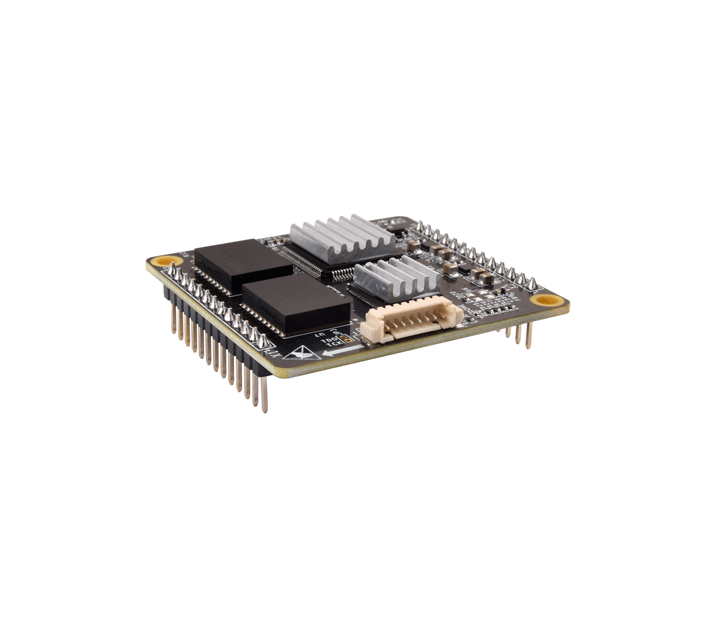

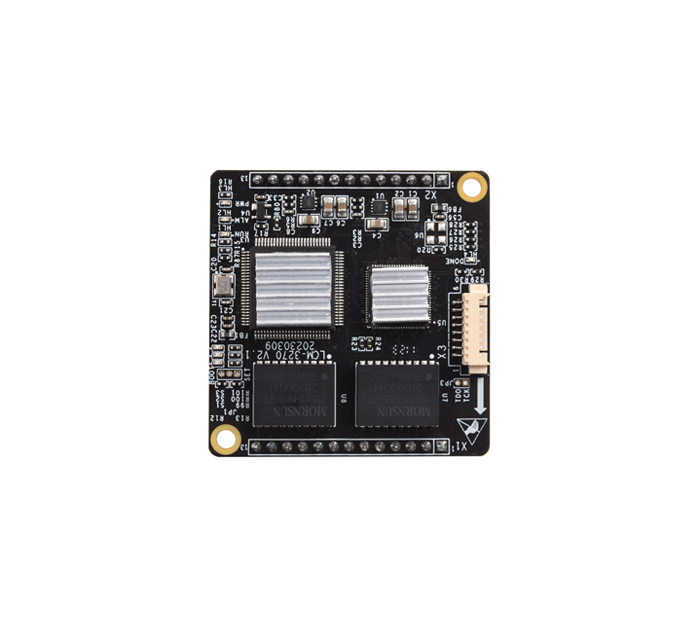

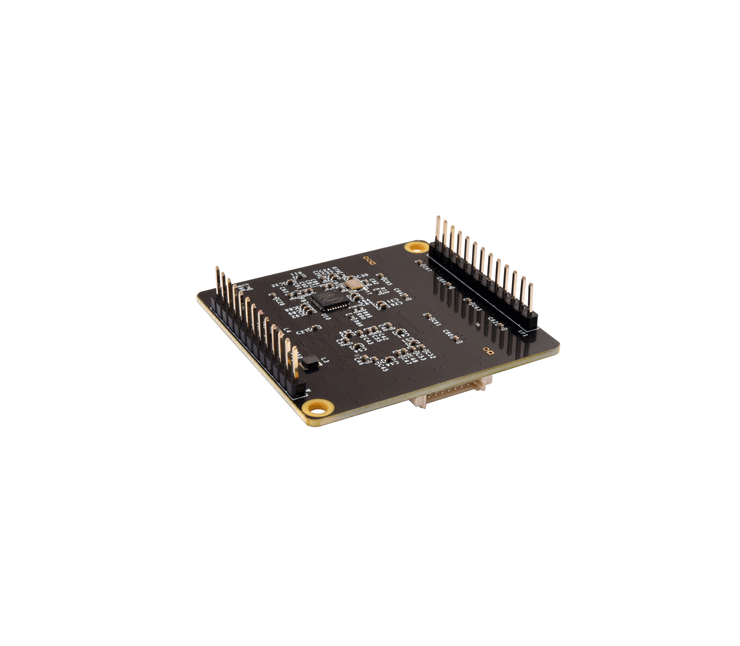

亚册MVB-CAN-UART隔离嵌入式从站网卡模块，提供全功能MVB冗余接口、1路UART接口和1路CAN总线接口，实现MVB与串口、CAN口之间的协议转换。

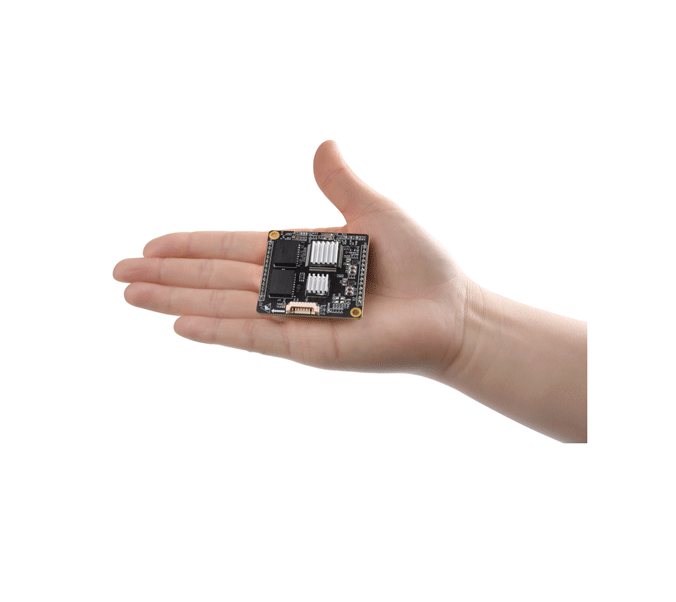

46.5 x 48mm微小尺寸、2.54mm插针接口。+5V供电、低功耗。工业级宽温，适合嵌入式应用。
• 1路全特性MVB冗余接口，符合IEC61375标准
• 支持MVB从站协议，支持多个PD源端口、宿端口
• 支持MVB总线PD数据采集功能
• 1路UART扩展串口，实现MVB与串口之间双向转换
• 1路CAN总线接口，实现MVB与CAN之间的双向转换
• +5V供电、低功耗
• 小尺寸、工业级宽温
• MVB、串口转换
• MVB、CAN总线转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
|
项目 |
参数 |
详细规格 |
|
MVB接口 |
介质支持 |
EMD、ESD+ |
|
设备分类 |
1类设备 |
|
|
设备性能 |
设备状态、过程数据（PD） |
|
|
PD端口数量 |
32 |
|
|
隔离保护 |
2.5 kVrms |
|
|
UART接口 |
电平标准 |
3.3V LVCMOS |
|
双工模式 |
全双工 |
|
|
工作模式 |
异步UART |
|
|
波特率 |
≤ 921.6 kbps |
|
|
CAN接口 |
电平标准 |
3.3V LVCMOS |
|
工作模式 |
CAN 2.0A、CAN2.0B，ISO 11898 |
|
|
波特率 |
≤ 1 Mbps |
|
|
配置管理 |
配置接口 |
专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
|
配置工具 |
yacer-DMS配置管理软件 |
|
|
电源需求 |
输入电压 |
+5 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
连接器 |
2个13 PIN单排插针接口，间距为2.54mm |
|
尺寸 |
46.5 x 48 mm |
|
|
重量 |
15 g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
描述 |
|
MVB-CU-300 |
1路双冗余MVB + 1路UART扩展 + 1路CAN总线接口 |
