CAN-ETH 用户手册
CAN-ETH 以太网转换器用户手册
简介

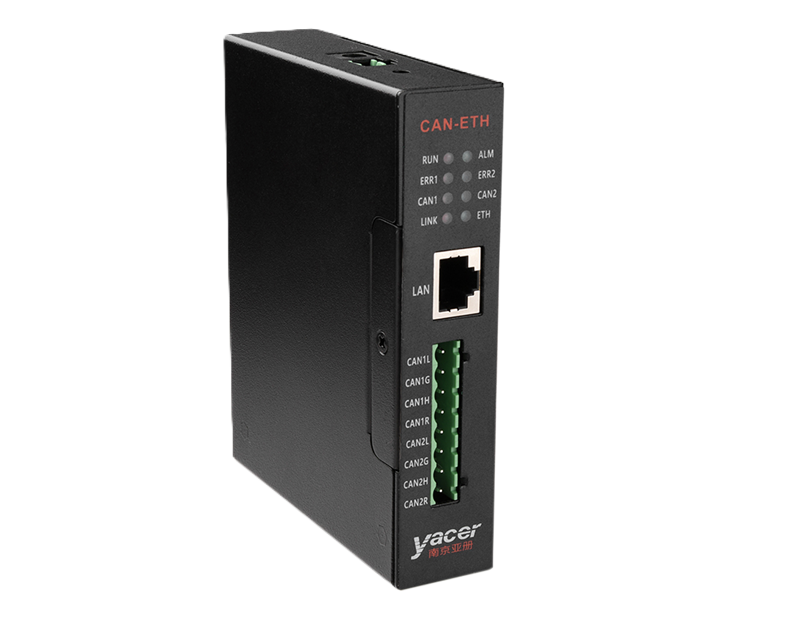

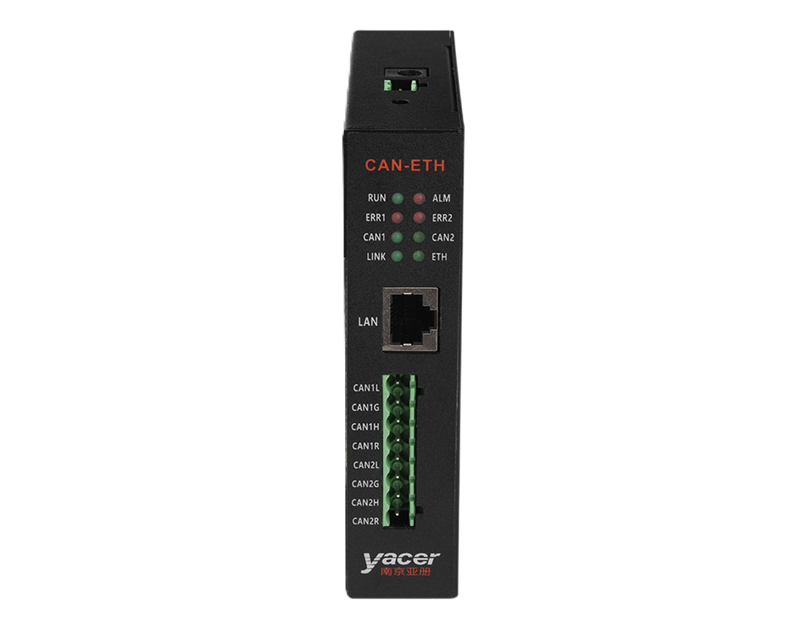

亚册工业级CAN-ETH转换器，配备1路10/100M 以太网接口和2路CAN接口，可实现CAN总线和Ethernet网络之间的互联互通，支持CAN数据和以太网数据双向透明传输。
工业级宽温，完善的隔离保护，尺寸小巧，适合于工业网络。
应用
• CAN、以太网接口之间的转换
• 专为工业环境设计
亚册工业级CAN-ETH转换器，配备1路10/100M 以太网接口和2路CAN接口，可实现CAN总线和Ethernet网络之间的互联互通，支持CAN数据和以太网数据双向透明传输。
工业级宽温，完善的隔离保护，尺寸小巧，适合于工业网络。
• CAN、以太网接口之间的转换
• 专为工业环境设计
|
项目 |
参数 |
详细规格 |
|
CAN口 |
连接器 |
1 x 8位5mm端子 （CAN1和CAN2各4位端子） |
|
接口类型 |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
波特率 |
≤ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
以太网接口 |
连接器 |
1 x RJ45 |
|
速率 |
10/100 Mbps自适应 |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
隔离保护 |
1.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|

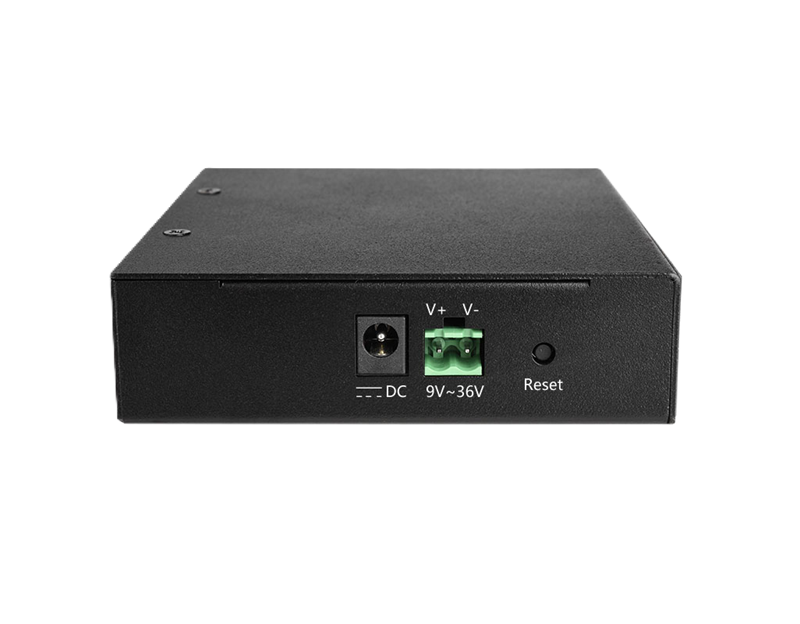

电源 |
供电电压 |
标称24 V，范围9 ~ 36VDC |
|
隔离保护 |
支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
2位5mm端子+圆孔，双冗余 |
|
|
机械特性 |
尺寸 |
高x宽x深：122 x 27 x 100 mm |
|
重量 |
350g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
以太网接口 |
CAN接口 |
|
CAN-ETH-200 |
1x 10/100M |
2x CAN |
