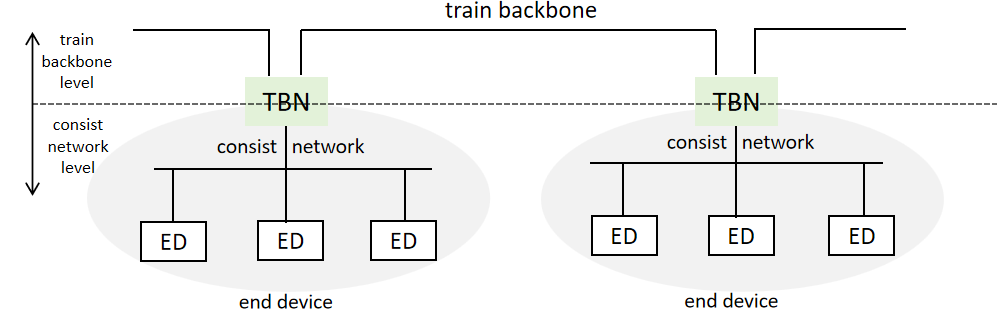

TCN具有两个层次的网络结构，Train Backbone和Consist network。
• Train Backbone
1）可能使用WTB或者ETB。
2）可能同时使用WTB和ETB。（例如：operational data使用WTB，multimedia data使用ETB，WTB和ETB使用Gateway连接）
3）可能同时使用多个ETB。（最多4个ETB）
4）静态配置的列车，也可能没有Train Backbone。
• Consist network
1）可能使用MVB、CAN或者ECN。
2）也可能没有consist network, End devices直接连接到骨干网节点。
WTB(Wire Train Bus)
一种主要为开放式列车互连而设计的串行数据通信总线，对应的标准为IEC 61375-2-1。
ETB(Ethernet Train Backbone)
以太网列车骨干网，实现基于以太网技术的开放式列车数据通信系统，对应的标准为IEC 61375-2-5。
MVB(Multifunction Vehicle Bus)
多功能车辆总线，用于连接Consist network内的设备，对应的标准为IEC 61375-3-1。
ECN(Ethernet Consist Network)
基于以太网技术的Consist Network网络，对应的标准为IEC 61375-3-4。
RTP(Real-Time protocols)
在TCN体系结构中，WTB和MVB总线使用相同的RTP协议（在IEC 61375-2-1中描述），为应用程序主要提供两种通信服务：
• Variables：传输具有确定性延迟的短数据。（例如：过程数据PD）
• Messages：传输可能很长但不频繁的数据。（例如：消息数据MD）
TRDP(Train Real-Time Data Protocol)
在TCN体系结构中，ETB和ECN网络使用TRDP协议（在IEC 61375-2-3中描述），交换过程数据PD和消息数据MD：
• 过程数据PD：PD数据在publisher和subscriber之间周期性发送或者根据请求发送
• 消息数据MD：MD数据在caller和replier之间根据请求发送
