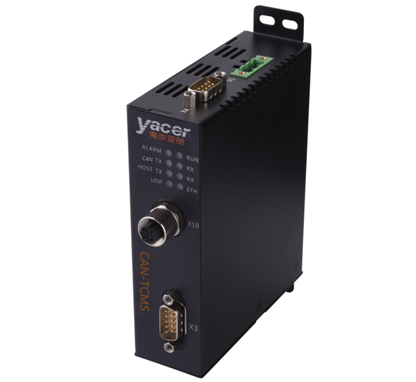

亚册CAN-TCMS列车协议转换网关，1路CAN总线接口、1路100M以太网接口、1路串口，实现CAN总线接口、以太网口、串口之间的协议转换。
工业级宽温，完善的隔离保护，尺寸小巧，适用于列车、机车网络通信。
• CAN、以太网接口之间的转换
• CAN、串口之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
• 1路带隔离CAN总线接口
• 1路10/100M以太网接口
• 1路扩展串口：可选RS-232、RS-422或RS-485串口
• 完备的隔离保护，工业级宽温
|
项目 |
参数 |
详细规格 |
|
串口 |
连接器 |
1 x DB9 针型（X3） |
|
接口类型 （三选一） |
l RS-232全双工串口 l RS-422全双工带隔离串口 l RS-485半双工带隔离串口 |
|
|
波特率 |
≤ 921.6 kbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
CAN口 |
连接器 |
1 x DB9 针型（X4） |
|
接口类型 |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
波特率 |
50 Kbps ~ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
以太网 接口 |
连接器 |
1 x M12 （D编码孔型） |
|
速率 |
10/100 Mbps自适应 |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
隔离保护 |
1.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|
电源 |
供电电压 |
LV：标称24 V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC |
|
隔离保护 |
> 1.5 kV，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） |
|
|
机械特性 |
尺寸 |
高x宽x深：124 x 36 x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
