列车ECN网络冗余

ECN网络支持三个冗余级别,定义如下:

冗余级别

失败部分

失败影响

Level 1

没有备份

Level 2

网络中不存在单点故障,一旦出现故障,某些功能就无法发挥作用

CS故障

网络可以恢复,但是连接到故障CS的ED没法和其它ED通信

CS之间的链路故障

网络可以恢复

CS和ED之间的链路故障

有故障链路的ED,无法和其它ED通信

Level 3

单点故障时,所有功能都正常可用

两点故障时,功能尽可能可用

CS故障

网络可以恢复,连接到故障CS的ED可以正常通信

CS之间的链路故障

网络可以恢复

CS和ED之间的链路故障

有故障链路的ED仍然可以通信



不同网络拓扑,对应不同冗余级别:

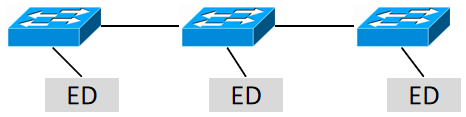

  • Level 1:线性拓扑

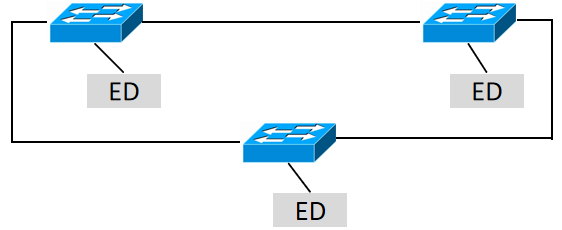

  • Level 2:环形拓扑





  • Level 3:Dual Home平行网络

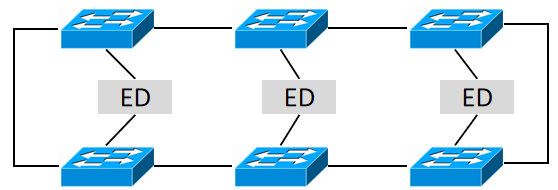

  • Level 3:Dual Home环形网络

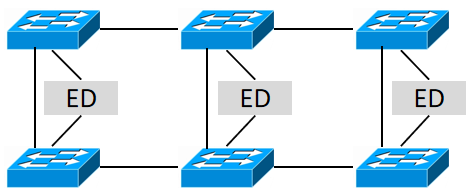

  • Level 3:Dual Home梯形网络







ED (Dual home)



ED Dual home是指ED有两个独立的接口连接到网络,如果一条链路故障了,另外一条可以继续通信。下面是两个Dual home实现的例子:

  • 两个接口同时工作:报文从两个端口分别独立发送,接收设备处理先收到的报文,丢弃后面收到的报文,因此可能会使用报文中的序列号。(实际应用中,ED的两个端口可能配置不同的目的IP和ComId,两个端口独立发布PD,这种情况下,接收设备不会通过报文中的序列号来丢弃后面收到的报文。)

  • 一个接口工作:正常情况下,只有一条链路工作,当这条链路故障时,切换到另外一条备份链路。如果用这种方法的话,链路切换时业务会有中断。
