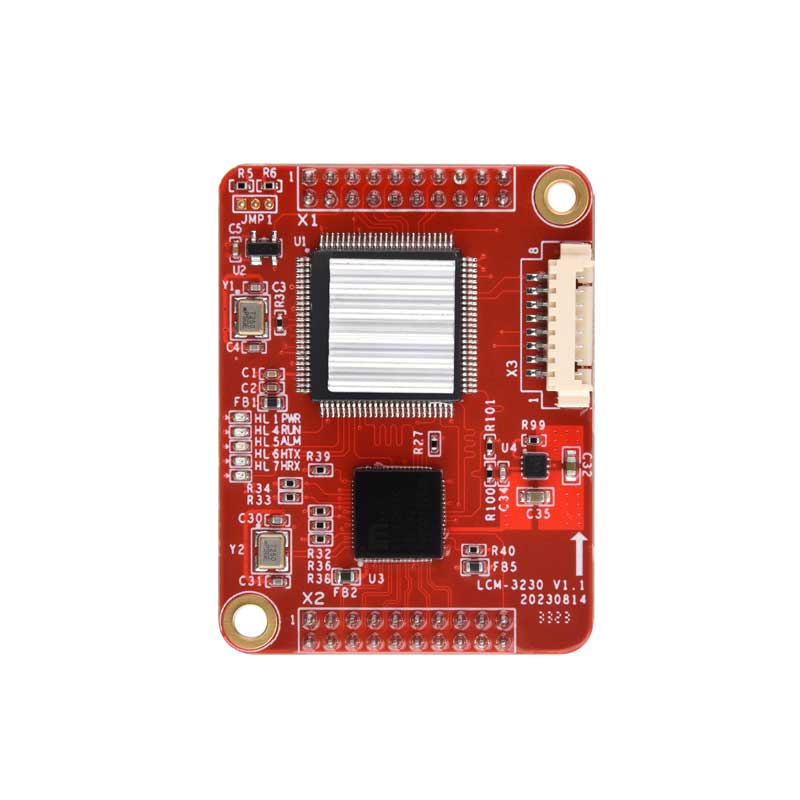

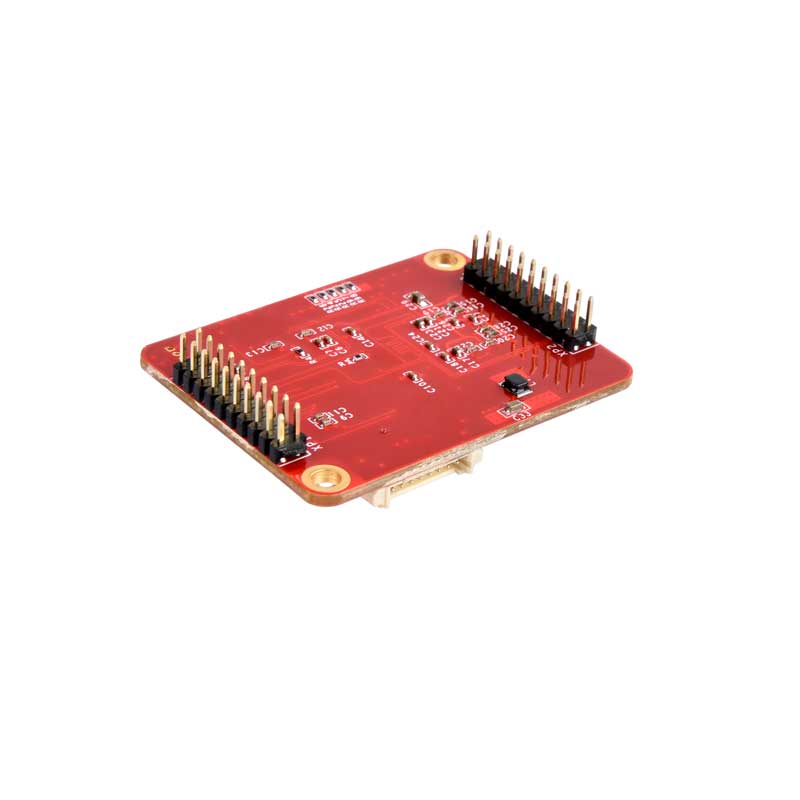

亚册TRDP-UDP双冗余TRDP嵌入式模块，提供2路TRDP冗余100M以太网接口、1路TCP/IP以太网接口、1路UART接口、1路CAN接口，实现TRDP与UDP、串口或CAN总线之间的协议转换。

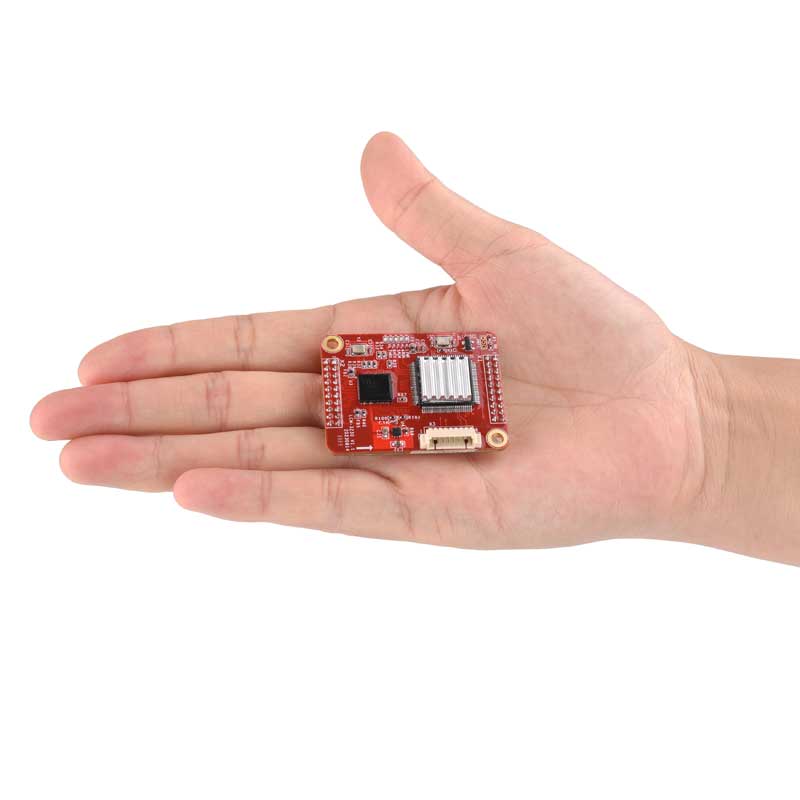

35x45mm小尺寸，2.0mm插针接口。+3.3V供电、低功耗。工业级宽温，适合嵌入式应用。
• TRDP、UDP协议之间的转换
• TRDP、UART串口之间的转换
• TRDP、CAN总线接口之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
• 2路100M全双工以太网接口，支持TRDP协议
• 1路100M自适应以太网接口，支持TCP/IP协议
• 1路UART串口
• 1路CAN总线接口
• 支持TRDP PD采集功能
• +3.3V供电、低功耗
• 小尺寸、工业级宽温
|
项目 |
参数 |
详细规格 |
|
TRDP 以太网接口 |
数量 |
2 x 100M PHY |
|
速率 |
100 Mbps全双工 |
|
|
协议 |
TRDP |
|
|
TCP/IP 以太网接口 |
数量 |
1 x 100M PHY |
|
速率 |
100 Mbps自适应 |
|
|
协议 |
TCP/IP |
|
|
UART 接口 |
电平标准 |
3.3V LVCMOS |
|
双工模式 |
全双工 |
|
|
波特率 |
≤ 921.6 kbps |
|
|
CAN 接口 |
电平标准 |
3.3V LVCMOS |
|
工作模式 |
CAN 2.0A、CAN2.0B，ISO 11898 |
|
|
波特率 |
≤ 1 Mbps |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 专用DMS-UART接口（借助于亚册DMS-UART-8P配置线） |
|
|
电源 |
输入电压 |
+3.3 VDC |
|
功耗 |
< 2 W |
|
|
机械特性 |
尺寸 |
35 x 45mm |
|
重量 |
25g |
|
|
工作环境 |
工作温度 |
-40 ~ +85℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
产品型号 |
以太网接口 |
串口 |
CAN |
|
TRDP-UDP-320 |
3 x 10/100M PHY |
1 x UART |
1 x CAN |
