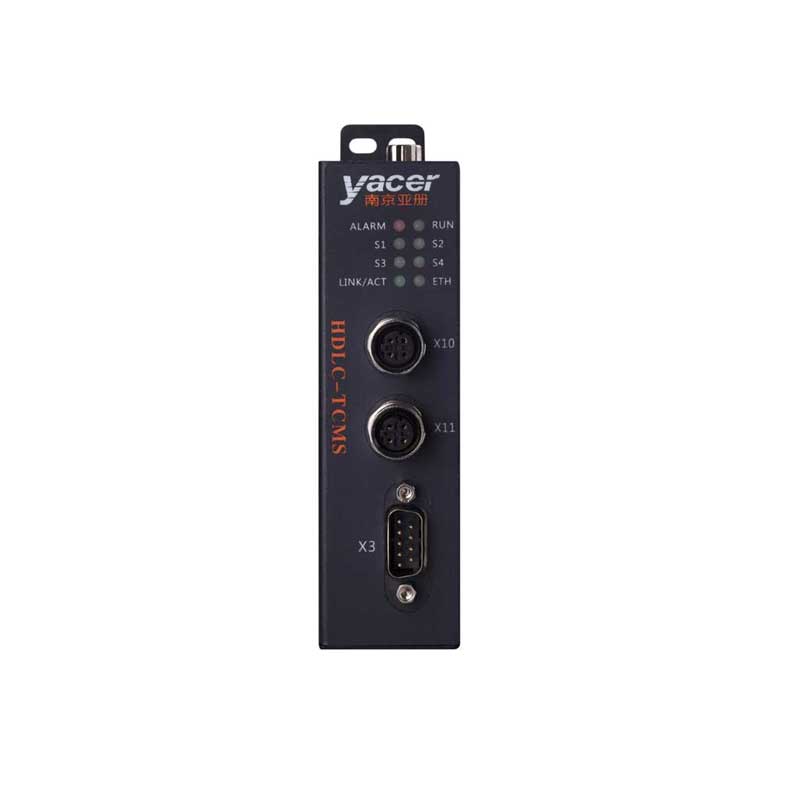

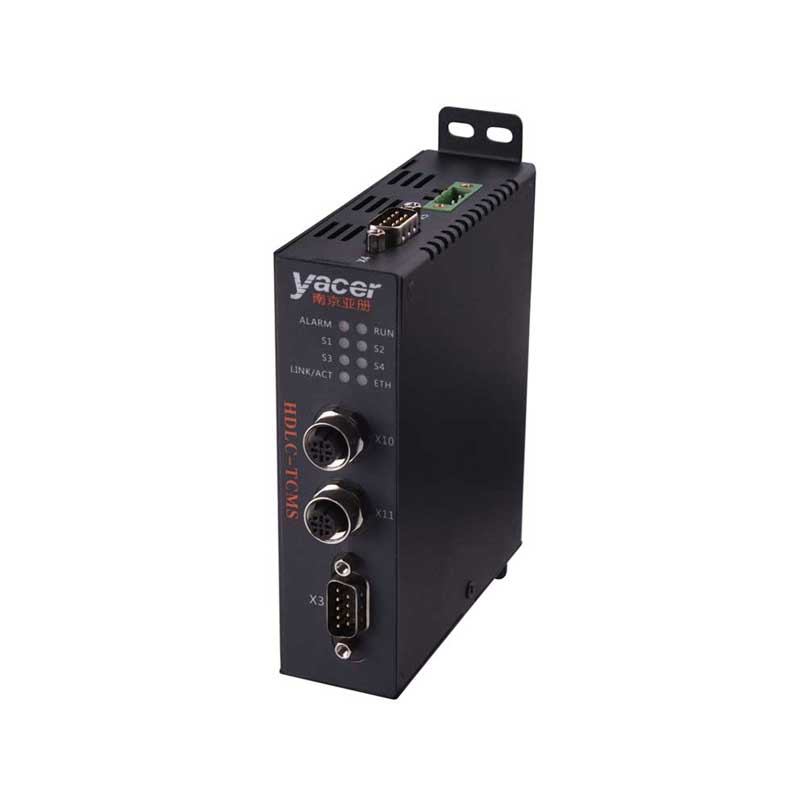

亚册HDLC-TCMS同步串口转换器专为列车网络通信设计，配备2路100M以太网接口、2路RS-485同异步串口及2路扩展接口（可选配RS-232/422/485或CAN接口），支持同步HDLC、异步UART、CAN总线与以太网之间的协议转换。
产品采用工业级宽温设计，具备完善的隔离保护机制，结构紧凑、运行稳定可靠，可满足轨道交通严苛环境下的长期使用需求。
• HDLC、UDP协议转换
• 串口、以太网接口转换
• 同步串口、异步串口之间的转换
• CAN口、串口数据转换
• CAN总线、以太网接口转换
• 列车TCMS系统
• 列车通信网络（TCN）
|
项目 |
参数 |
详细规格 |
|
RS-485接口 S1、S2 |
连接器 |

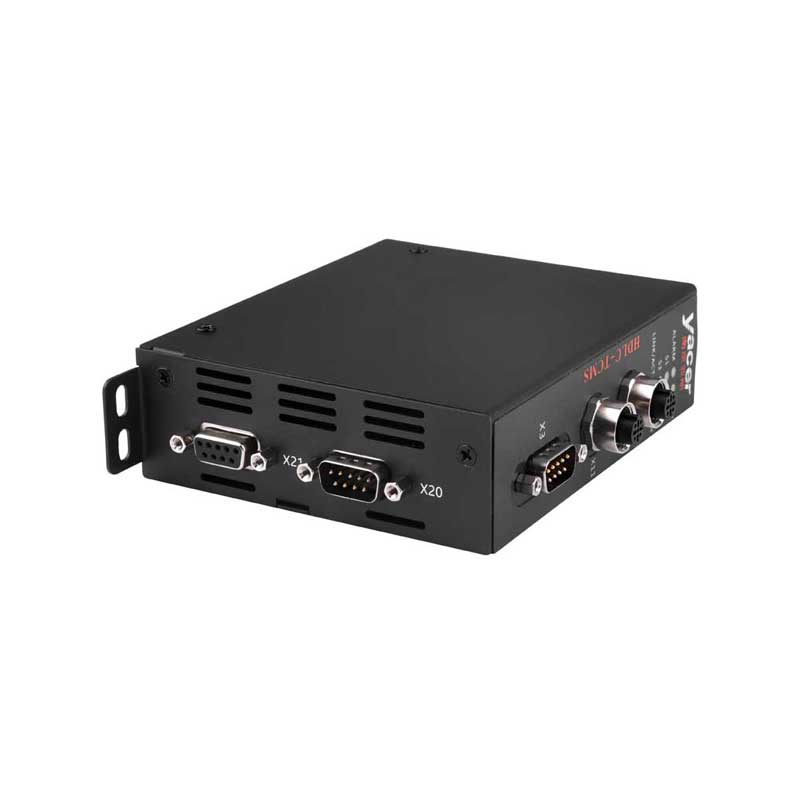

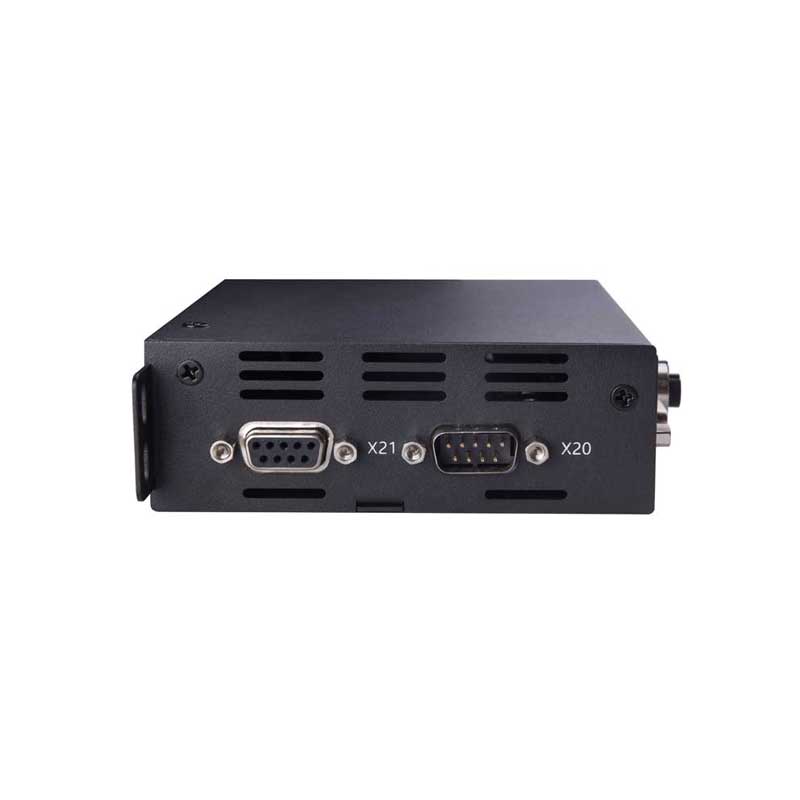

1 x DB9 针型（X20）+ 1 x DB9 孔型（X21） |
|
接口类型 |
RS-485半双工带隔离串口 |
|
|
工作模式 |
同步HDLC、异步UART |
|
|
编码格式 |
NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
|
波特率 |
同步 ≤ 6 Mbps |
|
|
异步 ≤ 3 Mbps |
||
|
隔离保护 |
2.5 kVrms |
|
|
扩展接口 S3 |
连接器 |
1 x DB9 针型（X3） |
|
接口类型(三选一) |
RS-232全双工串口 |
|
|
RS-422全双工带隔离串口 |
||
|
RS-485半双工带隔离串口 |
||
|
工作模式 |
同步HDLC、异步UART |
|
|
编码格式 |
NRZ、NRZI、DBPL（Differential Bi-Phase Level）、 曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
|
波特率 |
同步 ≤ 6 Mbps |
|
|
异步 ≤ 3 Mbps |
||
|
隔离保护 |
2.5 kVrms |
|
|
扩展接口 S4 |
连接器 |

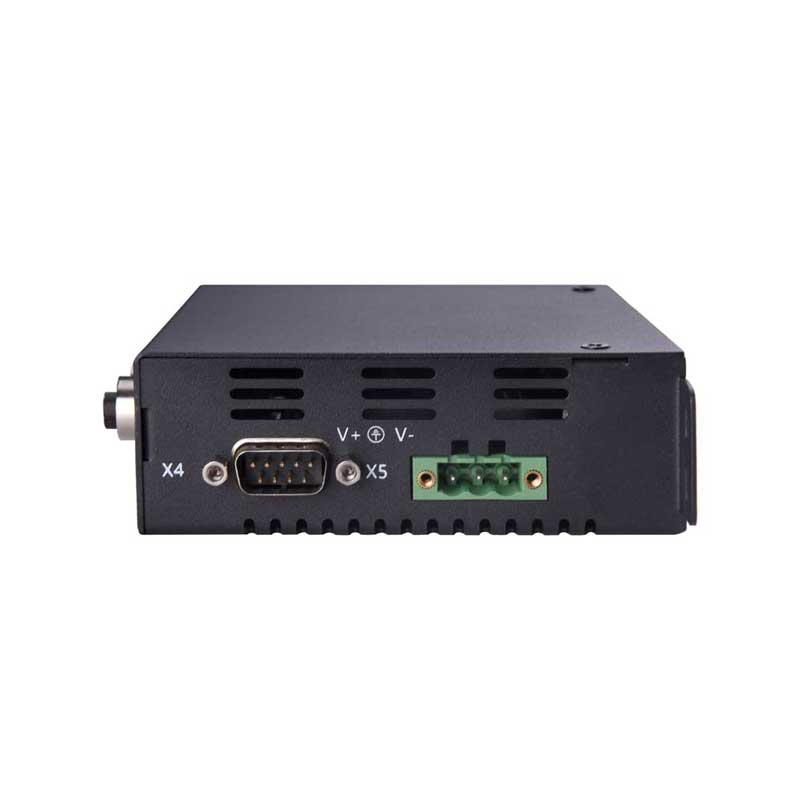

1 x DB9 针型（X4） |
|
接口类型(三选一) |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
RS-422全双工带隔离串口 |
||
|
RS-485半双工带隔离串口 |
||
|
工作模式 |
同步HDLC、异步UART |
|
|
编码格式 |
NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester） |
|
|
波特率 |
串口 同步 ≤ 6 Mbps |
|
|
串口 异步 ≤ 3 Mbps |
||
|
CAN：50 Kbps ~ 1 Mbps |
||
|
隔离保护 |
2.5 kVrms |
|
|
以太网接口 ETH1、ETH2 |
连接器 |
2 x M12 （D编码孔型） |
|
功能 |
支持以太网交换、支持VLAN、支持双IP |
|
|
速率 |
10/100 Mbps，支持MDI/MDIX自适应 |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
隔离保护 |
1.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
可选以太网接口或任一串口 |
|
|
电源 |
供电电压 |
LV：标称24 V，范围9 ~ 36VDC |
|
MV：标称36V、48V，范围18 ~ 75VDC |
||
|
HV：标称72V、96V、110V，范围40 ~ 160VDC |
||
|
隔离保护 |
> 1.5 kV，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） |
|
|
机械特性 |
尺寸 |
高x宽x深：124 mm x 36 mm x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
HDLC-TCMS |
- |
4 |
3 |
5 |
- |
LV |
|
400系列产品： • 2路100M以太网接口 • 2路RS-485同异步串口 |
|
|
|
|
||
|
扩展接口S3定义： |
|
|
|
|
||
|
• 无 |
0 |
|
|
|
||
|
• 全双工RS-232串口 |
3 |
|
|
|
||
|
• 全双工RS-422串口 |
4 |
|
|
|
||
|
• 半双工RS-485串口 |
5 |
|
|
|
||
|
扩展接口S4定义： |
|
|
|
|||
|
• 无 |
0 |
|
|
|||
|
• 全双工RS-422串口 |
4 |
|
|
|||
|
• 半双工RS-485串口 |
5 |
|
|
|||
|
• CAN总线接口 |
6 |
|
|
|||
|
供电电压范围： |
|
|
||||
|
• 标称24 V，范围9 ~ 36VDC |
LV |
|||||
|
• 标称36V、48V，范围18 ~ 75VDC |
MV |
|||||
|
• 标称72V、96V、110V，范围40 ~ 160VDC |
HV |
|||||
