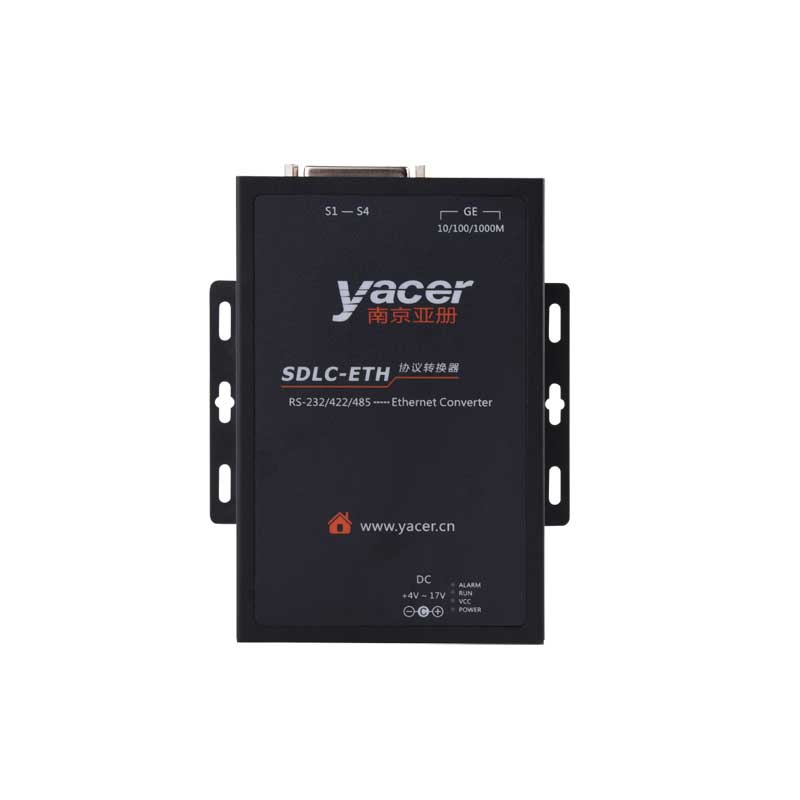

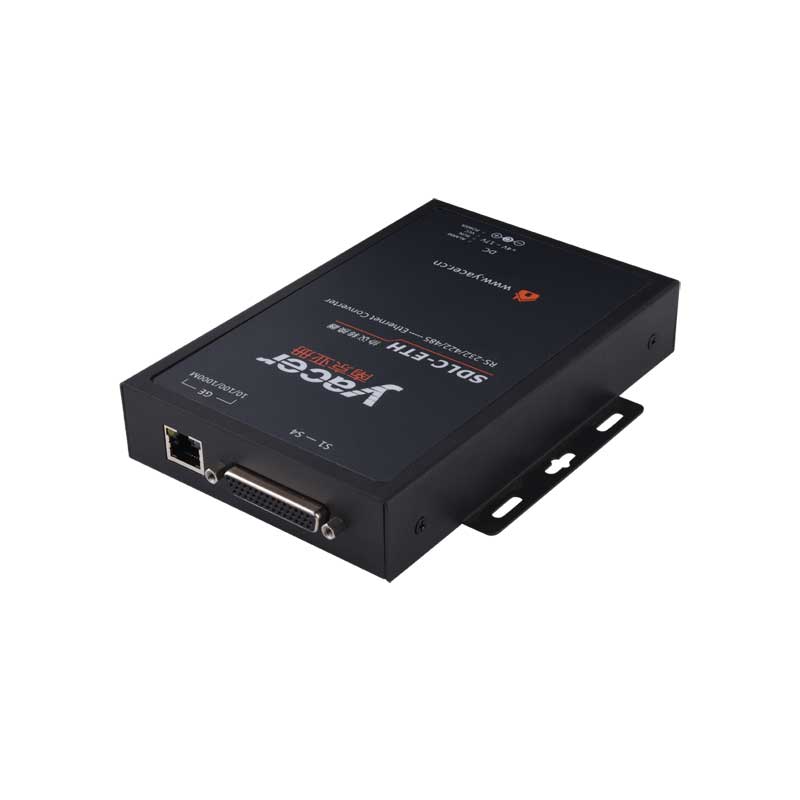

SDLC-ETH 高速串口以太网转换器

串口转以太网，以太网转串口
通过串口实现以太网桥接
同步串口、异步串口互相转换
串口一路分多路
高速同步串行数据传输与转换
遥测、测控数据采集传输
卫星、电台数据传输
航空、航天数据通信

产品概览
规格
订购选型
技术文档
软件工具
参考资料

产品概览

简介

亚册SDLC-ETH协议转换器，提供4路高速RS-232/422/485多协议串口，支持同步HDLC/SDLC协议、异步UART模式。1路千兆以太网口，实现串口与以太网之间的协议转换，支持串口以太网桥接功能。

板载应用CPU供用户在板编程二次开发，实现业务软件与通信软件一体化无缝结合。

特点

• 1路10/100/1000M自适应以太网口

• 4路RS-232/422/485同异步串口，速率高达20 Mbps

• 支持同步HDLC、SDLC、异步UART、Bit流等工作模式

• 编码格式支持NRZ、NRZI、DBPL、曼彻斯特、差分曼彻斯特

• 板载应用CPU供用户在板编程二次开发

• 4 ~17 VDC宽压供电

• 工业级宽温

应用

• 串口转以太网，以太网转串口

• 通过串口实现以太网桥接

• 同步串口、异步串口互相转换

• 串口一路分多路

• 高速同步串行数据传输与转换

• 遥测、测控数据采集传输

• 卫星、电台数据传输

• 航空、航天数据通信

规格

串口
数量	4
接口	1 x DB-44 孔型
工作模式	同步HDLC/SDLC、异步UART、同步Bit流
接口类型	RS-232、RS-422、RS-485，软件可设置
双工模式	全双工、半双工，软件可设置
编码格式	NRZ、NRZI、DBPL（Differential Bi-Phase Level）、曼彻斯特（Manchester）、差分曼彻斯特（Differential Manchester）
波特率	同步NRZ：≤ 20 Mbps，同步其他：≤ 10 Mbps 异步：≤ 3 Mbps
同步时钟	常规、主时钟、从时钟（外时钟）
ESD保护	± 15 KV
以太网接口
数量	1 x RJ-45
速率	10/100/1000 Mbps，支持MDI/MDIX自适应
协议	TCP/IP
编程接口	UDP Server、UDP Client 支持单播/组播/广播
以太网网桥	支持基于串口的以太网桥接功能
在板编程二次开发支持
应用CPU	ARM Cortex-A9处理器，主频500 MHz
内存	DDR3，128 MB
FLASH	6 MB版本空间，1 MB配置空间
数据接口	与通信CPU基于共享内存交互数据
配置管理
软件工具	yacer-DMS配置管理软件
管理接口	以太网接口
电源需求
输入电压	4 ~ 17 VDC
功耗	< 3 W

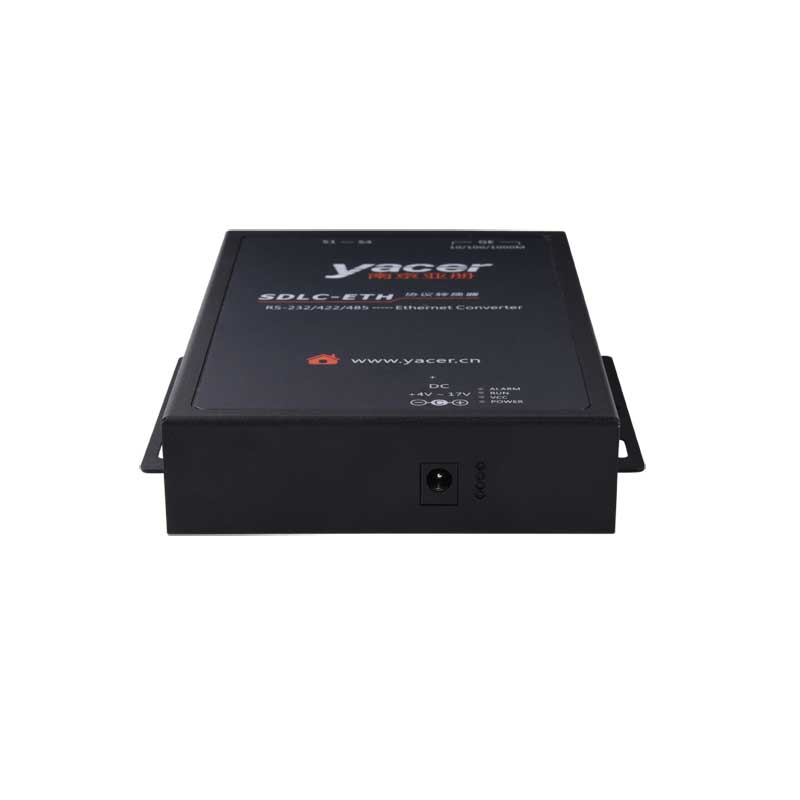

电源接口	DC 5.5 x 2.1 mm接口
机械特性
尺寸	高x宽x深：30 mm x 132 mm x 165 mm（含支耳）
重量	600g
工作环境
工作温度	-40 ~ +70℃
存储温度	-40 ~ +85℃
工作湿度	5 ~ 95% RH（无凝结）

订购选型

产品型号	RS-232/422/485多协议串口	以太网
SDLC-ETH-201	2 x同异步串口 + 2 x异步串口	1 x 10/100/1000M
SDLC-ETH-401	4 x同异步串口	1 x 10/100/1000M

技术文档

SDLC-ETH 用户手册

SDLC-ETH 高速串口以太网转换器用户手册

软件工具

yacer-DMS 配置管理软件

亚册通信产品配置管理软件

easy-UART 调试助手

通用异步串口免费调试工具

easy-HDLC 调试助手

同步HDLC协议免费调测工具
