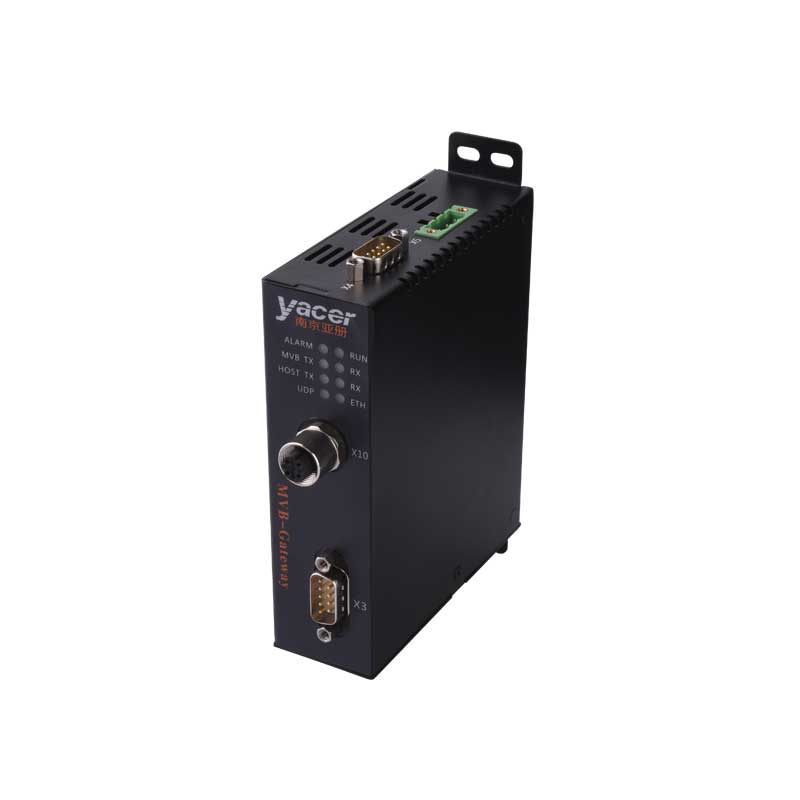

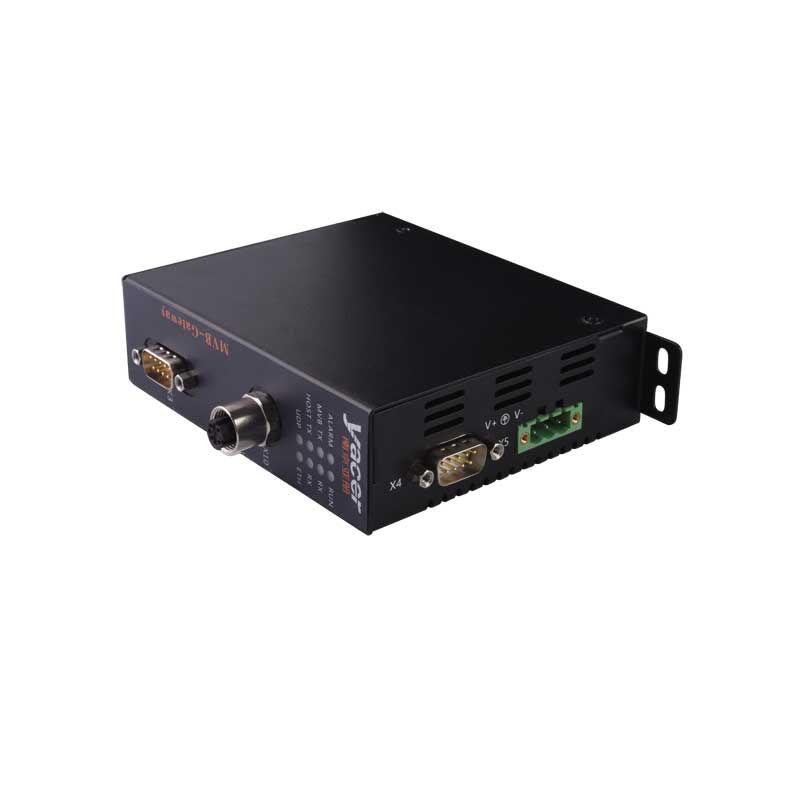

亚册MVB-Gateway多功能车辆通信网关，集成了MVB总线接口、以太网接口、串口和CAN口，支持MVB协议与以太网、串口、CAN总线之间的协议转换，并提供MVB总线过程数据（PD）的实时采集功能。
产品采用工业级宽温设计，具备完善的电气隔离与抗干扰保护机制，结构紧凑，适用于列车通信网络中的多种应用场景，满足轨道交通复杂环境下对高可靠性和高稳定性的严苛要求。
• MVB协议、以太网之间的协议转换
• MVB接口、串口之间的接口转换
• MVB总线、CAN总线之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 多功能车辆总线通信（Multifunction Vehicle Bus）
|
项目 |
参数 |
详细规格 |
|
MVB接口 |
连接器 |

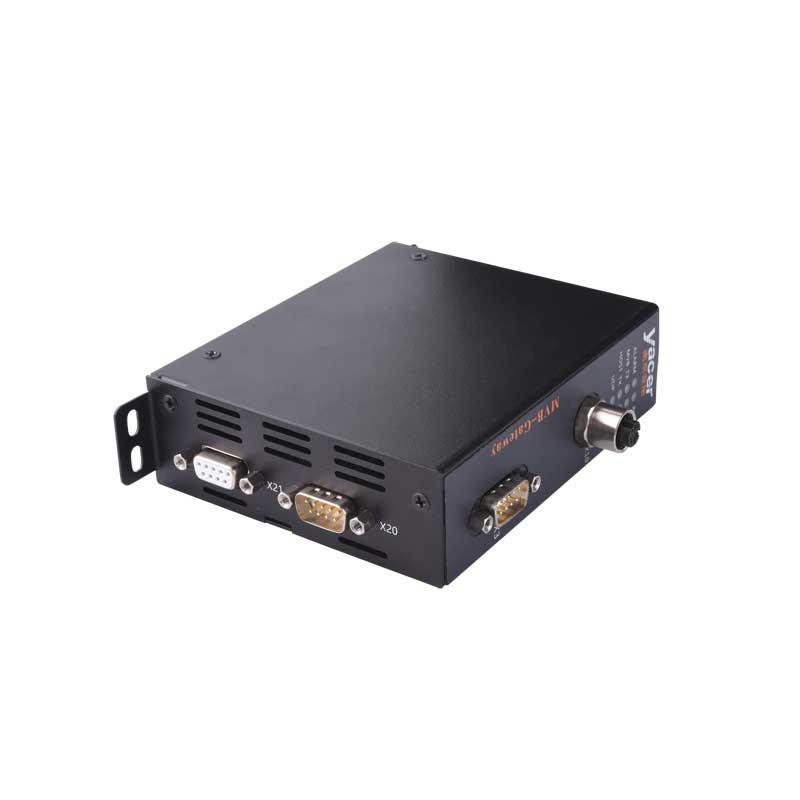

1 x DB9 针型（X20）+ 1 x DB9 孔型（X21） |
|
介质类型 |
EMD |
|
|
设备分类 |
1类设备 |
|
|
设备性能 |
设备状态、过程数据（PD） |
|
|
PD端口数量 |
32 |
|
|
隔离保护 |
2.5 kVrms |
|
|
串口 |
连接器 |
1 x DB9 针型（X3） |
|
接口类型 （三选一） |
• RS-232全双工串口 • RS-422全双工带隔离串口 • RS-485半双工带隔离串口 |
|
|
波特率 |
≤ 921.6 kbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
CAN口 |
连接器 |
1 x DB9 针型（X4） |
|
接口类型 |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
波特率 |
50 Kbps ~ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
以太网接口 |
连接器 |
1 x M12 （D编码孔型） |
|
速率 |
100 Mbps |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
隔离保护 |
1.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|
电源 |
供电电压 |
LV：标称24V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC |
|
隔离保护 |
> 1.5 kV，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） |
|
|
机械特性 |
尺寸 |
高x宽x深：124 x 36 x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
MVB-Gateway |
- |
M |
3 |
6 |
U |
-LV |
|
|
MVB类型： |
|
|
|
|
|
|
|
|
• EMD |
M |
|
|
|
|
|
|
|
串口定义： |
|
|
|
|
|
||
|
• 全双工RS-232接口 |
3 |
|
|
|
|
||
|
• 全双工RS-422串口 |
4 |
|
|
|
|
||
|
• 半双工RS-485串口 |
5 |
|
|
|
|
||
|
CAN接口定义： |
|
|
|
|
|||
|
• CAN总线接口 |
6 |
|
|
|
|||
|
以太网协议： |
|
|
|
||||
|
• 以太网支持UDP协议 |
U |
|
|
||||
|
供电电压范围： |
|
|
|||||
|
• 标称24V，范围9 ~ 36VDC |
-LV |
|
|||||
|
• 标称36V、48V，范围18 ~ 75VDC |
-MV |
|
|||||
|
• 标称72V、96V、110V，范围40 ~ 160VDC |
-HV |
|
|||||
|
MVB接口连接器螺栓 |
|
||||||
|
• 公制M3 |
<空> |
||||||
|
• 英制UNC4-40 |
-UNC |
||||||
