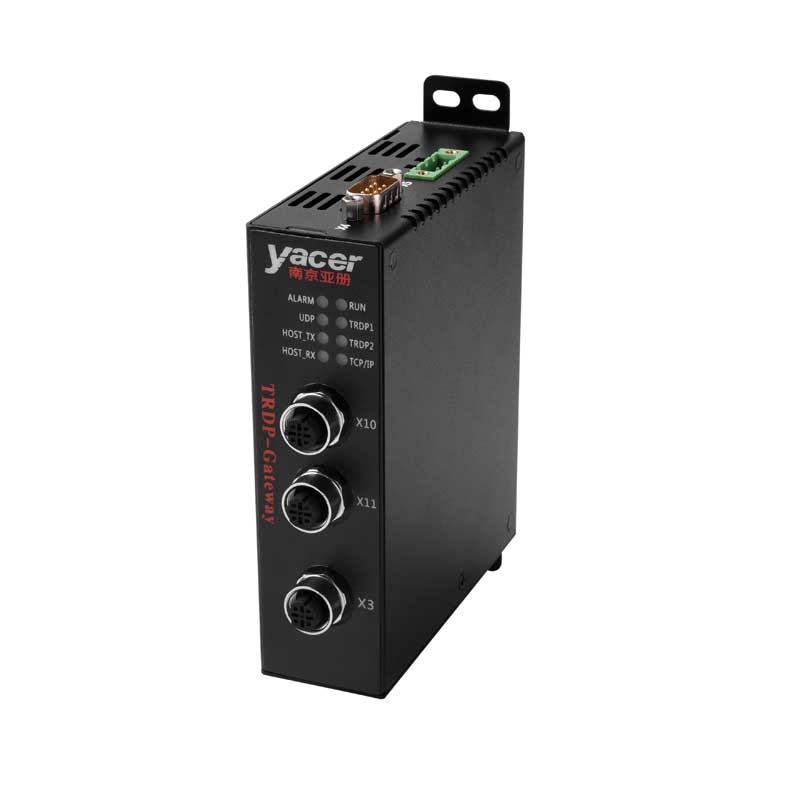

亚册TRDP-Gateway列车协议转换网关，提供2路TRDP冗余100M以太网接口、1路TCP/IP以太网接口、1路串口、1路CAN接口，实现TRDP与UDP、串口或CAN总线之间的协议转换
工业级宽温，完善的隔离保护，尺寸小巧，适用于列车、机车网络通信。
• TRDP、UDP协议之间的转换
• TRDP、串口之间的转换
• TRDP、CAN总线接口之间的转换
• 列车控制和管理系统（TCMS）
• 列车机车通信网络（TCN）
• 嵌入式应用与开发
• 2路100M全双工以太网接口，支持TRDP协议
• 1路100M自适应以太网接口，支持TCP/IP协议
• X6 扩展接口：可选RS-232、RS-422或RS-485串口
• X4 扩展接口：CAN总线接口
• 支持TRDP PD采集功能
• 完备的隔离保护
• 工业级宽温
|
项目 |
参数 |
详细规格 |
|
TRDP 以太网 接口 |
连接器 |
2 x M12 （D编码孔型） |
|
速率 |
100 Mbps全双工 |
|
|
网络协议 |
TRDP |
|
|
隔离保护 |
1.5 kVrms |
|
|
TCP/IP 以太网 接口 |
连接器 |
1 x M12 （D编码孔型） |
|
速率 |
100 Mbps自适应 |
|
|
网络协议 |
TCP/IP |
|
|
隔离保护 |
1.5 kVrms |
|
|

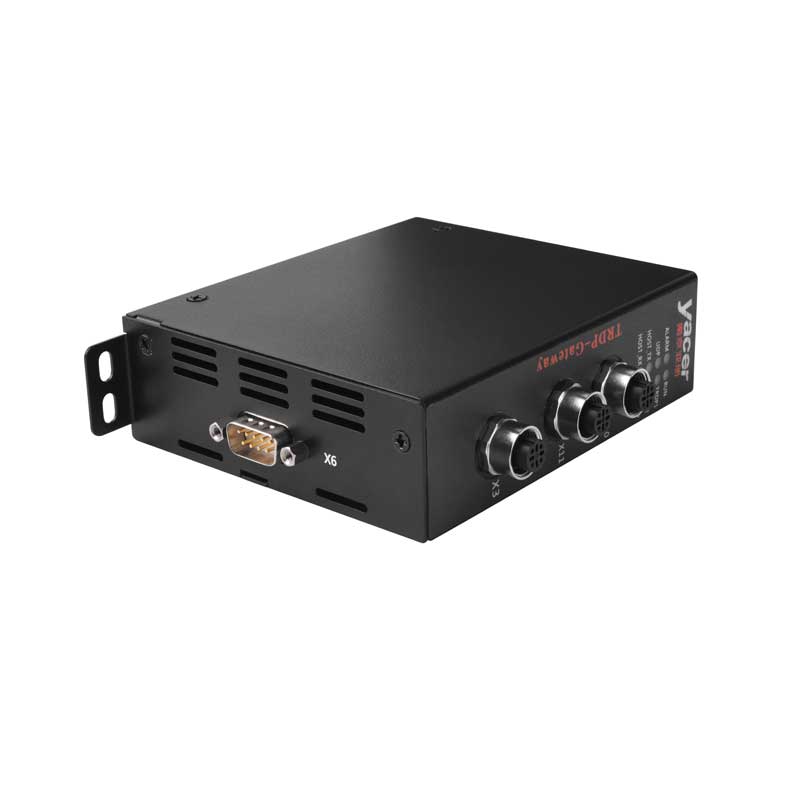

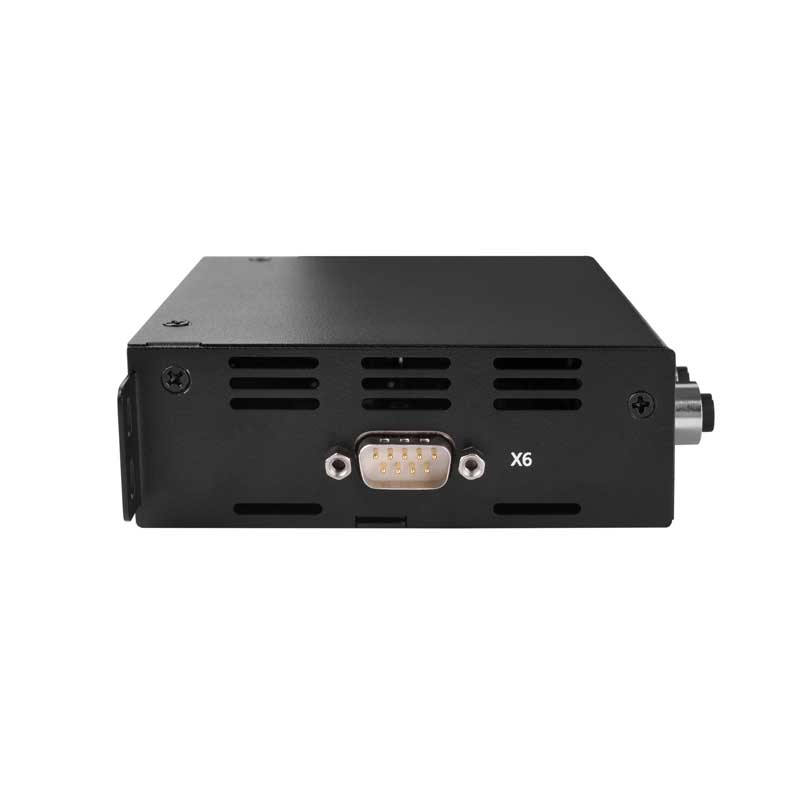

串口 |
连接器 |
1 x DB9 针型（X6） |
|
接口类型 （三选一） |
• RS-232全双工串口 • RS-422全双工带隔离串口 • RS-485半双工带隔离串口 |
|
|
波特率 |
≤ 921.6 kbps |
|
|
隔离保护 |
2.5 kVrms |
|
|

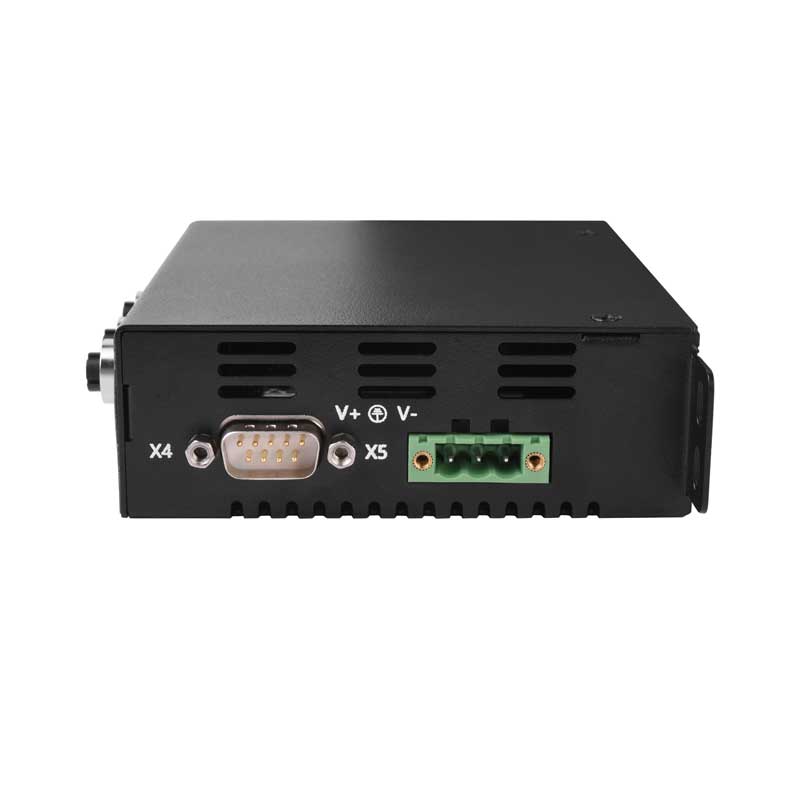

CAN 接口 |
连接器 |
1 x DB9 针型（X4） |
|
接口类型 |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
波特率 |
50 Kbps ~ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|
电源 |
供电电压 |
LV：标称24 V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC |
|
隔离保护 |
> 1.5 kV，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5.08mm端子 |
|
|
机械特性 |
尺寸 |
高x宽x深：124 x 36 x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
|
TRDP-Gateway-32 |
3 |
-LV |
|
|
扩展接口 X6定义： |
|
|
|
|
• 无 |
0 |
|
|
|
• 全双工RS-232接口 |
3 |
|
|
|
• 全双工RS-422串口 |
4 |
|
|
|
• 半双工RS-485串口 |
5 |
|
|
|
供电电压范围： |
|
|
|
|
• 标称24 V，范围9 ~ 36VDC |
-LV |
|
|
|
• 标称36V、48V，范围18 ~ 75VDC |
-MV |
|
|
|
• 标称72V、96V、110V，范围40 ~ 160VDC |
-HV |
|
|
